Description complète
LED CMS 0402 à 1206 : de quoi rallumer une console sans acheter un lot par couleur
Sur une portable rétro, la lumière lâche avant l'électronique : rétroéclairage fatigué, témoin de charge mort, bouton qui ne s'allume plus. Ce lot de 100 LED à montage en surface couvre les quatre boîtiers qu'on croise sur les cartes de consoles et de manettes — 0402, 0603, 0805 et 1206 — dans la teinte de votre choix. Composant nu, à souder, pensé pour l'établi.
Ce que ça fait

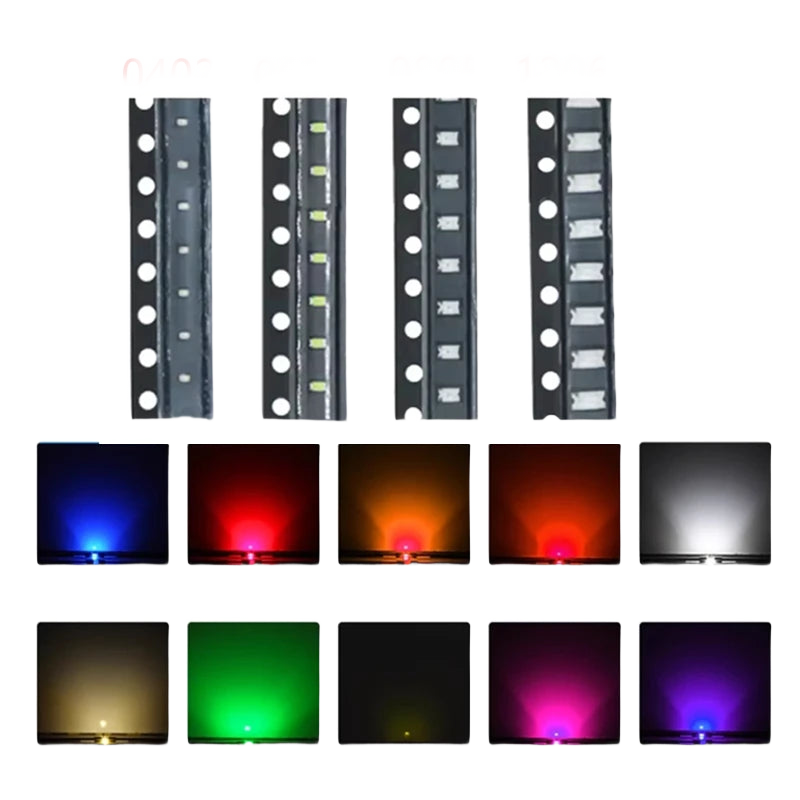

- Quatre boîtiers au choix : 0402, 0603, 0805 et 1206, à sélectionner dans les variantes selon l'empreinte de votre carte.
- Neuf teintes : rouge, bleu, vert, jaune, orange, rose, violet, blanc froid et blanc chaud — le blanc chaud reste le plus proche du rendu d'une portable d'époque.
- 100 pièces par lot : de quoi refaire une série de témoins, en perdre quelques-unes à la pincette et en rater deux ou trois à la soudure sans être bloqué.
- Tension de service 3 V annoncée par le fabricant, cohérente avec les rails d'alimentation d'une console portable.
Ce que ça ne fait pas
- Ce n'est pas un kit de rétroéclairage : ni nappe, ni diffuseur, ni résistances, ni support ne sont fournis.
- Le fabricant ne communique ni le courant direct, ni la tension inverse, ni le flux lumineux. Prévoyez de calculer votre résistance de limitation vous-même et de tester une LED avant de souder la série.
- Aucune compatibilité console n'est garantie : c'est un composant générique, c'est à vous de relever l'empreinte d'origine sur la carte.
- Un seul boîtier et une seule teinte par lot : la variante choisie détermine ce que vous recevez, il n'y a pas d'assortiment mélangé.
Compatibilité
Ces LED s'installent sur toute carte acceptant une empreinte CMS 0402, 0603, 0805 ou 1206 : cartes mères de consoles portables, cartes de manettes, cartes filles de boutons, montages personnels sur circuit imprimé. Mesurez l'empreinte d'origine avant de commander — un 0603 ne se pose pas proprement sur un pad prévu pour du 1206. Rien ici n'est spécifique à un modèle de console, et aucune référence de remplacement d'origine n'est fournie.
Niveau requis
Soudure CMS obligatoire. Le 1206 et le 0805 se posent au fer à panne fine avec un peu d'habitude ; le 0603 et surtout le 0402 demandent une station à air chaud ou un fer très fin, du flux, une pincette antistatique et une loupe. Prévoyez aussi de repérer la polarité de chaque LED avant de la poser : une diode montée à l'envers ne s'allume pas.
Dans le colis
- 100 LED CMS, dans le boîtier et la teinte correspondant à la variante choisie.
À lire avant de commander : Accessoires gaming
Livraison en 10 à 18 jours · expédition sous 3 à 5 jours · garantie légale 2 ans · retour sous 14 jours.
Lot de 100 LED CMS 0402 à 1206 — modding et rétroéclairage
100 LED à montage en surface, 4 boîtiers et 9 teintes — le consommable de base d'un établi rétro.
En stock
📦Livraison en 10 à 18 jours · expédition sous 3 à 5 jours · garantie légale 2 ans · retour sous 14 jours.
ℹÀ partir de 150 €, la livraison s’effectue en Point Relais.
- 🇫🇷SAV français
réponse sous 24 h - 🛡Garantie légale
2 ans - ↩14 jours
pour changer d’avis - ✅Fiche vérifiée
le
Le geste : rendre sa lumière à une machine de 25 ans
Sur une portable des années 1990 ou 2000, la LED de charge et les témoins lumineux sont souvent les premiers à lâcher : ils ont éclairé en continu pendant deux décennies. Le reste de la carte fonctionne, mais la console a l'air morte quand on la branche. Remplacer une diode CMS prend quelques minutes une fois la coque ouverte, et c'est l'une des rares réparations où le résultat se voit immédiatement. C'est aussi la porte d'entrée classique vers la soudure CMS : petite pièce, peu d'enjeu, apprentissage rapide.
La pièce : quatre boîtiers plutôt qu'un seul
Le piège du composant CMS, c'est l'empreinte : un 0603 posé sur un pad prévu pour du 1206 tient mal et se décolle au premier choc. Plutôt que d'imposer un format, cette fiche laisse le choix entre 0402, 0603, 0805 et 1206, les quatre tailles qu'on rencontre réellement sur les cartes de consoles portables et de manettes. Les neuf teintes couvrent le besoin courant, du rouge de témoin de charge au blanc chaud qui se rapproche du rendu d'origine. Mesurez l'empreinte avant de commander : c'est la seule vérification qui compte.
L'accompagnement : ce qu'on vous dit avant l'achat
Le fournisseur ne publie ni courant direct, ni tension inverse, ni flux lumineux : nous ne les inventons pas. Concrètement, cela veut dire qu'il faut calculer soi-même sa résistance de limitation et tester une LED avant de souder la série entière. Fiche vérifiée le 19/08/2026 sur les données communiquées par le fabricant. Si vous hésitez sur le boîtier ou sur le montage, écrivez-nous : SAV français, réponse sous 1 jour ouvré.
Sélection
Why this accessory is in our catalogue
We check every accessory before listing it. Many never make it in.
Every accessory is checked before it enters the catalogue: real compatibility with the consoles listed, the material, the finish, and what is actually in the box. Many models never make it in, because they do not protect what they claim to protect, or because the fit is only approximate. What this one can do, and where it stops, is detailed further down this page.
🎮Selected by Julien · Fun-Esports
What this accessory brings
Verified manufacturer specifications · vérifié le
Ce qu’il fait bien
- Quatre boîtiers disponibles : 0402, 0603, 0805 et 1206
- Neuf teintes dont blanc chaud et blanc froid
- Lot de 100 pièces : marge de manœuvre pour les ratés de soudure
- Tension de service 3 V annoncée par le fabricant
- Composant générique, utilisable au-delà d'une seule console
Ce qu’il ne fait pas
- Ni résistance ni support fournis : ce n'est pas un kit prêt à poser
- Courant direct, tension inverse et flux lumineux non communiqués par le fabricant
- Soudure CMS obligatoire, air chaud conseillé en 0402 et 0603
- Aucune compatibilité console garantie : composant générique
- Un seul boîtier et une seule teinte par lot, pas d'assortiment
Voir toute la fiche technique+
Matière et format
- Type d’accessoire
- Composant électronique — LED CMS
Compatible avec
- Cartes acceptant une empreinte CMS 0402
- Cartes acceptant une empreinte CMS 0603
- Cartes acceptant une empreinte CMS 0805
- Cartes acceptant une empreinte CMS 1206
- Cartes mères de consoles portables rétro
- Cartes de manettes et cartes filles de boutons
Dans la boîte
- 100 LED CMS dans le boîtier et la teinte de la variante choisie
Frequently Asked Questions
🔧 Faut-il souder pour poser ces LED ?
Oui, il s'agit de composants à montage en surface, sans support ni connecteur. Le 1206 et le 0805 se soudent au fer à panne fine ; le 0603 et le 0402 demandent une station à air chaud, du flux et une pincette.
🎮 Sur quelles consoles peut-on les utiliser ?
Sur n'importe quelle carte acceptant une empreinte CMS 0402, 0603, 0805 ou 1206 : cartes mères de portables rétro, cartes de manettes, cartes filles de boutons. Aucune compatibilité modèle par modèle n'est garantie, relevez l'empreinte d'origine avant de commander.
🎨 Puis-je mélanger plusieurs couleurs dans un lot ?
Non. Chaque lot de 100 pièces correspond à un seul boîtier et une seule teinte, ceux de la variante choisie. Pour plusieurs couleurs, commandez plusieurs variantes.
📦 Que contient le colis ?
100 LED CMS dans le boîtier et la teinte sélectionnés. Aucune résistance, aucun support et aucune notice ne sont fournis.
⚡ Faut-il ajouter une résistance ?
Oui, dans la quasi-totalité des montages. Le fabricant annonce une tension de service de 3 V mais ne communique pas le courant direct : calculez votre résistance de limitation et testez une LED avant de souder toute la série.
🧰 De quels outils ai-je besoin ?
Un fer à souder à panne fine ou une station à air chaud, du flux, de la soudure fine, une pincette antistatique et une loupe pour les boîtiers 0603 et 0402. Un multimètre en mode test de diode aide à repérer la polarité.
🚚 Quels sont les délais de livraison ?
Livraison en 10 à 18 jours, expédition sous 3 à 5 jours.
🛡️ Quelle garantie s'applique ?
Garantie légale de conformité de 2 ans. Retour sous 14 jours. SAV français, réponse sous 1 jour ouvré.
