Eine Konsole, die nicht mehr angeht, ein Steuerkreuz, das hakt, eine Schale, die ersetzt werden muss: Der Eingriff scheitert fast immer am selben Detail, am fehlenden passenden Schraubendreher. Die Hersteller der 80er- und 90er-Jahre haben Schraubenprofile verwendet, die es im Baumarkt nicht gibt, und kein Behelf ersetzt sie dauerhaft. Die Liste ist dabei kurz und günstig: Rund zehn Werkzeuge decken das Wesentliche ab, von der Reinigung einer Cartridge bis zum Austausch eines Displays. Hier stehen sie, was jedes davon öffnet, und welche Sie besser nicht sofort kaufen.

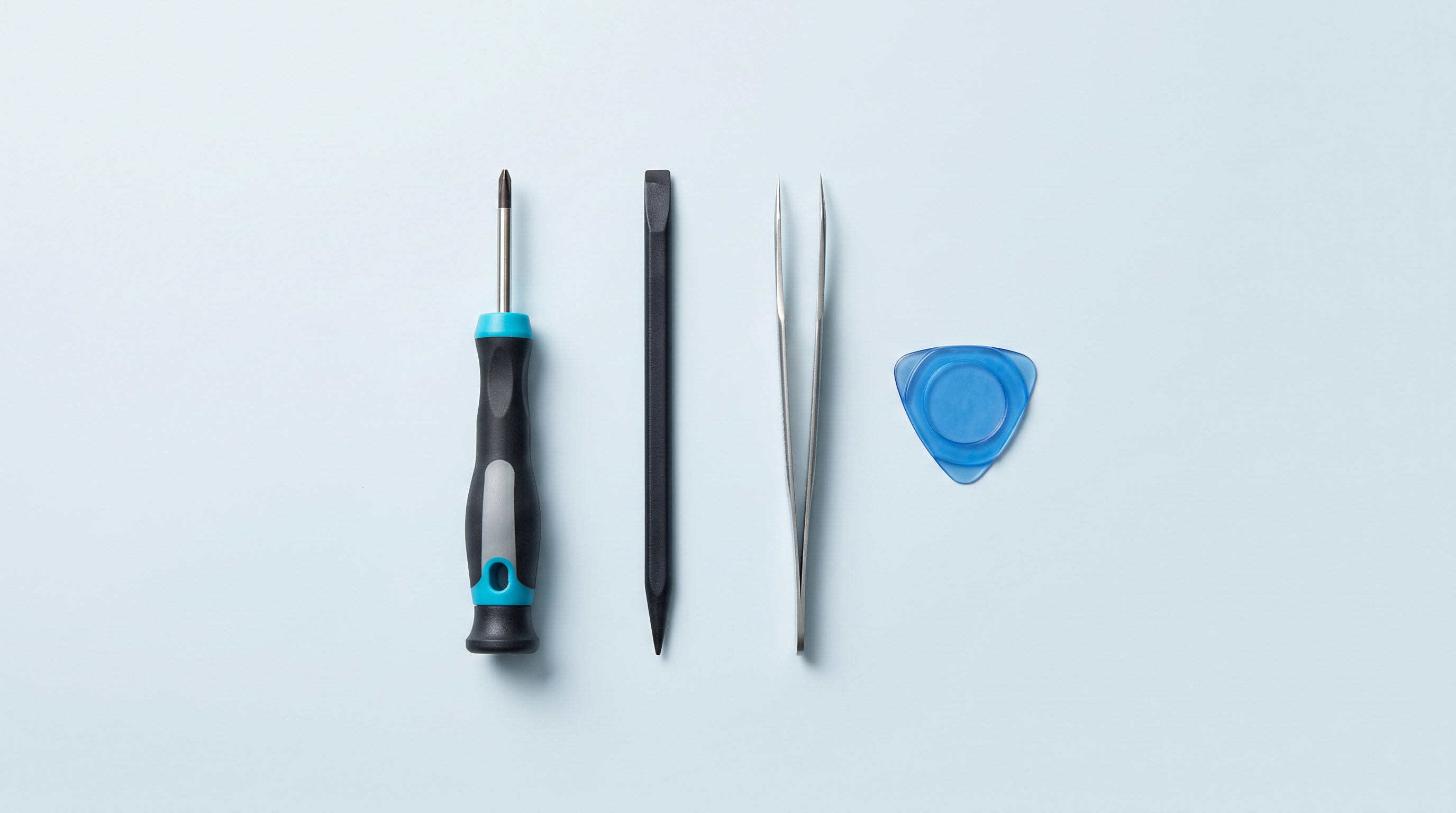

Die rund zehn Werkzeuge, die fast alles abdecken
Eine brauchbare Retro-Werkstatt passt in einen Schuhkarton. Entscheidend ist die rechte Spalte.
| Werkzeug | Wofür es gut ist | Unverzichtbar oder Komfort |
|---|---|---|
| Präzisions-Kreuzschlitz (#00, #0, #1) | Innenliegende Schrauben fast aller Geräte | Unverzichtbar |
| Tri-Point / Tri-Wing (Y0, Y1) | Gehäuse der Nintendo-Handhelds | Unverzichtbar bei diesen Geräten |
| Gamebit 3,8 mm | Cartridges von NES, Super Nintendo, N64, Game Boy | Unverzichtbar für Cartridges |
| Gamebit 4,5 mm | Gehäuse der Heimkonsolen jener Zeit | Komfort |
| Torx T6 und T8 | Controller, kleine Gehäuseschrauben | Komfort |
| Öffnungswerkzeuge und Spatel | Ein Gehäuse öffnen, ohne es zu zeichnen | Unverzichtbar |
| Temperaturgeregelter Lötkolben | Eingriff an einem Bauteil | Anfangs Komfort |
| Entlötlitze und Entlötpumpe | Lot von einer Stelle entfernen | Komfort |
| Isopropylalkohol und Wattestäbchen | Kontakte, Cartridges, Membranen | Unverzichtbar |
| Pinzette, Lampe, Lupe, Sortierbox | Handhaben, sehen, nichts verlieren | Unverzichtbar |
Die Schraubendreher: was jedes Profil öffnet
Hier verzeiht das Ungefähre nichts: Eine rundgedrehte Schraube macht aus einer Reparatur von zwanzig Minuten eine Bohrmaschinen-Baustelle.
Der Gamebit, in 3,8 und 4,5 mm
Der Gamebit ist ein hohles, zylindrisches Spezialprofil, an dem sonst nichts sauber greift; die Zahl gibt den Durchmesser an. Die Aufteilung ist einfach: Der 3,8 mm öffnet die Cartridges — NES, Super Nintendo, Nintendo 64, Game Boy — und der größere 4,5 mm die Gehäuse der Heimkonsolen derselben Zeit. iFixit führt beide Größen sowohl für die Super Nintendo als auch für die Nintendo 64 auf.
Nicht jedes Gerät hat deshalb Sicherheitsschrauben: Für das Mega Drive nennt iFixit nur einen Kreuzschlitz Nr. 1. Sehen Sie sich die Schraube an, bevor Sie bestellen, und nehmen Sie einen Zylinder aus gehärtetem Stahl statt eines gepressten Röhrchens, das sich bei der dritten fest angezogenen Schraube aufbiegt.
Der Tri-Wing oder Tri-Point Y
Drei Flügel im Winkel von 120 Grad: das Profil der Gehäuse von Nintendo-Handhelds. Für den ursprünglichen Game Boy nennt iFixit einen Tri-Point Y1 und einen Kreuzschlitz Nr. 00; für den Game Boy Advance einen Tri-Point Y0 oder Y1 zusammen mit den Kreuzschlitzen Nr. 00 und Nr. 1. Außen ein Y, innen ein Kreuz. Die Begriffe stiften so viel Verwirrung, dass iFixit ihnen eine eigene Seite widmet: „Tri-Point“ und „Tri-Wing“ bezeichnen dieselbe Familie, in den Größen Y000 bis Y1. Nehmen Sie beide: Der Unterschied ist kaum zu sehen, und Gewalt ruiniert die Schraube.
Der Präzisions-Kreuzschlitz und der Torx
Den Kreuzschlitz werden Sie am häufigsten in die Hand nehmen: das Innere der Nintendo-Handhelds, Abschirmungen und so gut wie alle neueren Konsolen, bei denen der Kreuzschlitz die Sicherheitsschrauben abgelöst hat. Drei Größen genügen: #00, #0 und #1. Es ist das einzige Werkzeug, bei dem man etwas Geld ausgeben sollte: saubere Kanten, harter Stahl, Griff mit Drehkappe.
Torx sitzt vor allem an Controllern und modernen Kleinschrauben. Der T6 kommt ständig vor: Torx-Schraubensätze gibt es für Game Boy Advance und SP, für den GameCube-Controller und für den Switch-Pro-Controller. Der T8 ist eher für Gehäuse gedacht. Vorsicht bei Sicherheits-Torx mit einem Zapfen in der Mitte: Sie verlangen einen hohlen Bit.
Spatel und Öffnungswerkzeuge: warum kein Schlitzschraubendreher
Sind die Schrauben draußen, halten Clips die beiden Gehäusehälften zusammen: Hier entstehen die meisten Schäden. Ein Schlitzschraubendreher bündelt die ganze Kraft auf einer zwei Millimeter breiten Kante: bleibende Spur im Kunststoff, abgebrochener Clip, manchmal rutscht die Klinge auf die Platine. Kunststoff-Öffnungswerkzeuge und Spatel verteilen die Kraft und geben nach, bevor das Gehäuse nachgibt. Schieben Sie eines bis zum ersten Clip, lassen Sie ein zweites stecken, damit sich nichts wieder schließt, und arbeiten Sie sich ringsum vor.
Der Lötkolben: welche Leistung, welche Spitze, für wen
Entscheidend ist nicht die angegebene Leistung, sondern die Temperaturregelung. Ein ungeregelter Kolben bricht ein, sobald er Metall berührt: kalte Lötstellen und abgelöste Leiterbahnen. Die Werte von iFixit geben den Rahmen vor: 300 °C zum Löten von bleihaltigem Lot in Durchsteckmontage, 350 °C zum Entlöten, 375 °C bei bleifreiem Lot. Zur Spitze empfiehlt derselbe Leitfaden die größte Fläche, die in den vorhandenen Platz passt, und hält die feine Spitze der Oberflächenmontage vor. Also eine Meißelspitze, keine Nadel.
Viele Eingriffe brauchen gar keinen: Kontakte reinigen, Gehäuse tauschen, Membranen, Tasten, ein Display-Kit ohne Löten, ein Akku mit Stecker. Kaufen Sie ihn, wenn ein Projekt ihn verlangt.
Entlötpumpe und Entlötlitze
Die Litze ist ein Kupferband: durch die Lötstelle hindurch erhitzt, saugt sie das Lot per Kapillarwirkung auf — unschlagbar auf flachen Pads. Die Pumpe bewältigt das Volumen: Cartridge-Steckverbinder, Stromanschlüsse, Kondensatorbeine. iFixit stellt beide als gleichwertig dar. Ein wenig Flussmittel ändert alles, und ziehen Sie niemals, solange das Lot nicht wirklich flüssig ist.
Die Verbrauchsmaterialien
- Isopropylalkohol. Kontakte, Membranen, Flussmittelreste. iFixit empfiehlt über 90 %; 99 % verdunstet schneller. Bei Aufdrucken besser meiden.
- Fusselarme Wattestäbchen. Eine Faser, die unter einem Kontakt hängen bleibt, verursacht genau den Fehler, den Sie beheben wollten.
- Flussmittel. Es sorgt dafür, dass das Lot benetzt, und macht das Entlöten deutlich sauberer.
- Lot. Bleihaltiges Lot lässt sich leichter verarbeiten, bleifreies verlangt mehr Hitze. Geringer Durchmesser, Flussmittelseele.
- Kapton-Band. Isolierendes, hitzebeständiges Polyimid-Klebeband: Es hält einen Draht und lässt sich rückstandsfrei abziehen.
Den Arbeitsplatz organisieren
Das unterscheidet eine saubere Demontage von einem Zusammenbau mit zwei Schrauben zu viel. Eine Magnetmatte oder eine Box mit Fächern hält jede Schraube an ihrem Platz: Sie sind selten gleich lang, und eine zu lange Schraube, am falschen Ort festgezogen, durchstoßt ein Gehäuse. Eine schwenkbare Lampe von der Seite zeigt Korrosion und gerissene Lötstellen; unterhalb eines Millimeters wird die Lupe nötig. Fotografieren Sie jeden Schritt: Das rettet Sie beim Zusammenbau.
Was man am Anfang nicht kaufen sollte
- Die Heißluftstation. Nützlich bei Oberflächenmontage, davor überflüssig — und sie löst schnell ab, was bleiben sollte.
- Das 120-teilige Bit-Set zum Billigpreis. Weicher Stahl: Er dreht ausgerechnet die Sicherheitsschrauben rund, die sich nicht ersetzen lassen.
- Den ungeregelten Lötkolben. Er kommt über beschädigte Platinen viel teurer. Wie das Ultraschallbad kann er warten.
- Die Kits zum Aufhellen von Kunststoff. Ein heikler chemischer Vorgang, den man nicht an einem Gerät versuchen sollte, an dem einem liegt.
Womit anfangen
Präzisions-Kreuzschlitz, Tri-Point, Gamebit 3,8 mm, ein paar Öffnungswerkzeuge, eine Zange und eine Flasche Isopropylalkohol: Damit decken Sie Reinigung, Gehäuse, Tasten und Kontakte bereits ab. Der Rest kommt mit den Projekten dazu. Wenn Ihres darin besteht, Ihre alten Cartridges zu sichern, beschreibt unser Leitfaden zum Kopieren von Cartridges das Vorgehen, und die Kollektion Cartridge-Lesegeräte zeigt die passende Hardware.
Geht es nur darum, wieder zu spielen, erspart Ihnen ein neueres Gerät dieses ganze Kapitel: Unsere Auswahl an Retro-Handheld-Konsolen gibt bei jedem Modell den Auslieferungszustand an. Für Werkzeug und Ersatzteile geht es in die Kollektion Werkstatt und Modding.
Was ist das absolute Minimum für den Anfang?
Ein Satz Präzisions-Kreuzschlitz in #00, #0 und #1, ein Tri-Point Y0 und Y1 für die Nintendo-Handhelds, ein paar Öffnungswerkzeuge und eine Flasche Isopropylalkohol. Einen Gamebit 3,8 mm nehmen Sie dazu, sobald Cartridges im Spiel sind.
Reichen günstige Komplettsets aus?
Für gewöhnliche Kreuzschlitzschrauben oft ja. Für Sicherheitsprofile nein: Billiger Stahl verformt sich eher als die Schraube, und eine rundgedrehte Schraube ist sehr schwer herauszubekommen. Kaufen Sie genau diese Bits einzeln.
Kann man eine Cartridge ohne Gamebit öffnen?
Es kursieren Behelfe, ein Kugelschreiberröhrchen oder ein zurechtgefeilter Schlitzschraubendreher. Sie funktionieren manchmal einmal und beschädigen die Schraube mit Sicherheit. Da sich diese Schrauben nicht leicht ersetzen lassen, bleibt der richtige Bit die günstigere Lösung.
Lot mit oder ohne Blei?
Bleihaltiges Lot schmilzt niedriger und verzeiht mehr: iFixit gibt 300 °C zum Löten und 350 °C zum Entlöten an, gegenüber 375 °C bei bleifreiem Lot. Letzteres verlangt mehr Hitze, also mehr Risiko für die Leiterbahnen. In beiden Fällen: gelüfteter Raum und danach Hände waschen.
Muss man löten können, um ein modernes Display einzubauen?
Das hängt vom Kit ab. Manche Familien werden per Flachbandkabel angeschlossen und kommen ganz ohne Löten aus, andere verlangen ein oder mehrere Kabel, und manche erfordern eine Anpassung des Gehäuses. Prüfen Sie das vor der Bestellung.
