Ein Game Boy Advance verschlingt seine zwei AA-Batterien in wenigen Abenden. Ein Game Boy Advance SP trägt einen Akku in sich, der über zwanzig Jahre alt ist und keine Zugfahrt mehr durchhält. Eine PSP wird über ein herstellereigenes Netzteil geladen, das niemand mehr wiederfindet. Drei verschiedene Defekte, ein einziges Ergebnis: Das Gerät funktioniert noch, aber es kommt nicht mehr heraus. Die Umrüstung auf USB-C löst genau diesen Punkt und sonst nichts. Sie macht keinen Bildschirm lesbar und repariert keine schwammige Taste. Sie macht die Konsole mit dem Kabel aufladbar, das ohnehin schon auf Ihrem Schreibtisch liegt, und das genügt oft, um sie wieder in Betrieb zu nehmen.
Drei Stromprobleme, ein einziges Symptom
AA- und AAA-Batterien
Die Geräte der 1990er-Jahre laufen mit Einwegbatterien: wiederkehrende Kosten, regelmäßiger Abfall und eine Spannung, die zum Schluss absinkt – der Bildschirm wird blass und der Ton schwächer, bevor alles ausgeht. NiMH-Akkus lösen einen Teil des Problems, aber ihre Nennspannung von 1,2 V pro Zelle statt 1,5 V macht sich bei manchen Geräten bemerkbar, und zum Laden muss man sie herausnehmen.
Tote herstellereigene Akkus
Die Konsolen der frühen 2000er-Jahre sind auf einen internen Lithium-Akku umgestiegen. Zwanzig Jahre später haben diese Zellen den Großteil ihrer Kapazität verloren, und ein Teil ist aufgebläht. Ein aufgeblähter Akku ist kein Schönheitsfehler: Er verformt das Gehäuse, drückt auf die Platine und darf nicht mehr geladen werden. Neue Originalakkus gibt es nicht mehr; was unter dieser Bezeichnung angeboten wird, stammt aus neuerer Produktion von schwankender Qualität.
Verschwundene Ladeanschlüsse
Jeder Hersteller hatte seine eigene Buchse: ein herstellereigener Rundstecker, ein Netzteil, dessen Spannung und Polarität nicht dem Standard entsprechen. Daraus folgen heute zwei Dinge. Das Kabel geht verloren und lässt sich schlecht ersetzen. Und der Anschluss selbst ist eine Verschleißstelle: Bei einer viel genutzten Konsole gibt die Ladebuchse oft als Erstes auf, weil die Lötpads ausreißen.
Was ein USB-C-Modul wirklich bringt
Der Hauptgewinn ist banal, und genau deshalb zählt er: ein einziges Kabel für Konsole, Telefon und Controller. Sie laden am Computer, an einer Powerbank, am Ladegerät im Auto, und Sie halten keinen Batterievorrat mehr vor.
Der zweite Gewinn ist die Lithium-Zelle: Sie wird an Ort und Stelle geladen, ohne das Gerät zu öffnen, und verliert ihre Spannung nicht allmählich wie eine Alkalibatterie. Die meisten Module ergänzen eine Status-LED.
Was das Modul nicht bringt: keine Verbesserung von Bildschirm, Ton oder Tasten und keine Zusicherung einer längeren Laufzeit als mit Batterien.
Die drei Modulfamilien
Der Markt verteilt sich auf drei Ansätze, die weder denselben Aufwand noch dasselbe Budget verlangen. Auf Modding-Teile spezialisierte Hersteller wie FunnyPlaying oder RetroSix decken alle drei Familien ab, aber nicht für jedes Gerät: Beim Game Boy und beim Game Boy Advance ist das Angebot reichhaltig, sonst deutlich dünner.

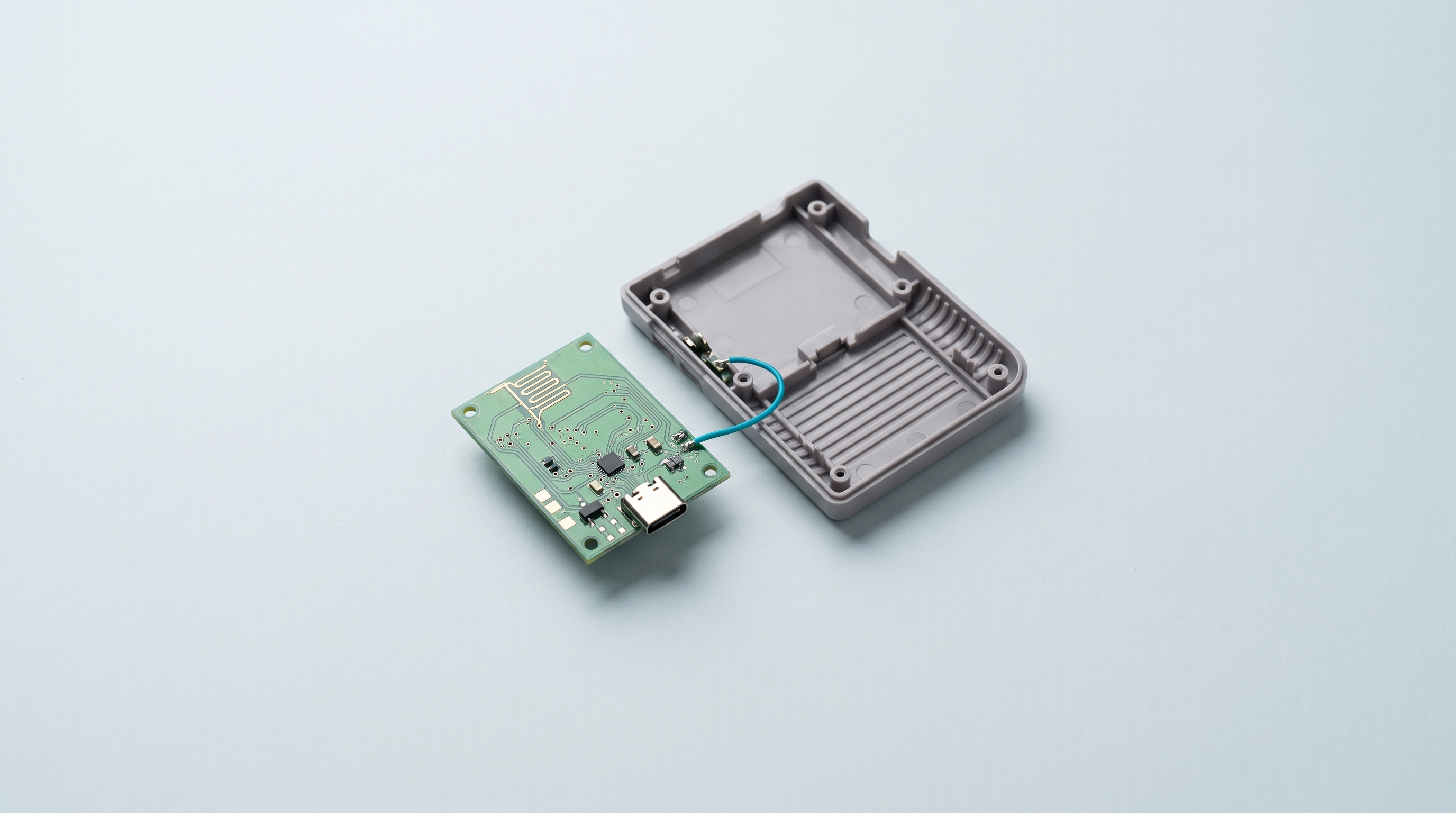

1. Das reine Lademodul
Eine kleine Platine, die den originalen Ladeanschluss durch eine USB-C-Buchse ersetzt, ohne den Akku anzurühren. Das ist die Lösung für Konsolen, deren interner Akku noch gut ist oder getrennt ersetzt wird. FunnyPlaying verkauft zum Beispiel ein USB-C-Modul für den Game Boy Advance SP, das den Platz des originalen Anschlusses übernimmt und einen 3,5-mm-Kopfhörerausgang ergänzt, den dieses Gerät nicht hat.
Der alte Anschluss muss abgelötet und das neue Modul eingelötet werden. Das ist der heikelste der drei Eingriffe: Ein Originalanschluss hält oft mit durchgesteckten Laschen, die sich nur schwer sauber herauslösen lassen. Dafür bleibt das Gehäuse in der Regel unverändert, weil die neue Buchse durch die vorhandene Öffnung tritt.
2. Das Lademodul mit integriertem Akku
Eine Ladeplatine und eine Lithium-Zelle, zusammen geliefert und auf das Batteriefach abgestimmt. Das ist die verbreitetste Familie bei Geräten mit AA-Batterien; FunnyPlaying bietet eines für den Game Boy Advance an, zu sehr niedrigem Preis.
Der Vorteil: Die Hauptplatine bleibt unberührt. Der Akku stützt sich auf die Kontakte des Batteriefachs, und viele dieser Module lassen sich ohne Löten einsetzen. Der Kompromiss verschiebt sich woandershin, denn die USB-C-Buchse muss irgendwo herausgeführt werden. Je nach Modul geschieht das durch eine vorhandene Öffnung oder erfordert einen Ausschnitt mit Messer und Feile. Genau das ist auf der Herstellerseite vor der Bestellung zu prüfen, nicht danach.
3. Der vollständige Austausch der Stromversorgung
Eine Reglerplatine, eine Zelle und eine Buchse, gemeinsam für ein bestimmtes Gerät entwickelt, oft für ein bestimmtes Bildschirm-Kit. FunnyPlaying vertreibt zum Beispiel ein USB-C-Akkumodul eigens für seine IPS-Bildschirmreihe für den Game Boy Advance sowie einen LiPo-Akku mit 950 oder 1040 mAh für den Game Boy Advance SP.
Das ist die sauberste und die teuerste Variante. Sie setzt fast immer Lötarbeiten an der Hauptplatine voraus und wird zusammen mit einem Bildschirmtausch ausgeführt, da es dieselbe Demontage ist. Sie ist zudem die einzige Familie, die den Verbrauch eines modernen hintergrundbeleuchteten Bildschirms berücksichtigt.
| Familie | Was sie ersetzt | Löten | Gehäuseausschnitt | Für wen |
|---|---|---|---|---|
| Reines Lademodul | Den originalen Ladeanschluss | Ja, Ablöten und Einlöten | Selten | Konsole mit noch gutem internem Akku |
| Modul mit Akku | Die Batterien im Fach | Oft gar nicht | Je nach Modell | Gerät mit AA-Batterien, erster Einbau |
| Komplette Stromversorgung | Akku, Regelung und Buchse | Ja, an der Hauptplatine | Je nach Kit | Einbau zusammen mit einem IPS-Bildschirm |
Lithium-Akkus: was nicht verhandelbar ist
Die praktischen Regeln gelten für alle drei Familien.
- Trennen Sie den Akku vor jedem Eingriff ab. Ein Lötkolben, der über eine unter Spannung stehende Schaltung rutscht, erzeugt einen satten Kurzschluss, und eine Lithium-Zelle begrenzt ihren Entladestrom nicht.
- Bestehen Sie auf einer Schutzschaltung. Eine nackte Zelle ohne Schutz gegen Überladung, Tiefentladung und Kurzschluss hat in einer Konsole nichts zu suchen. Bei einem Komplettmodul ist dieser Schutz normalerweise in die Ladeplatine integriert: Sagt der Verkäufer nichts dazu, gehen Sie davon aus, dass er fehlt.
- Laden Sie nicht ohne Aufsicht, vor allem nicht nach einem gerade fertiggestellten Einbau. Kein Laden über Nacht, kein Laden auf einem Sofa oder unter einem Papierstapel.
- Misstrauen Sie den angegebenen Kapazitäten. Ein für das verfügbare Volumen unglaubwürdiger Wert ist ein Zeichen dafür, dass an diesem Produkt auch sonst nichts verlässlich ist.
- Isolieren Sie die Lötstellen. Ein Stück Kapton-Band auf einem freiliegenden Pad verhindert einen ungewollten Kontakt beim Schließen des Gehäuses.
Wenn Sie noch nie gelötet haben, ist ein Einbau am Akku nicht die Übung, an der man das lernt: Üben Sie zuerst an einer ausgedienten Platine.
Die tatsächlich zu erwartende Laufzeit
Der Umstieg auf Lithium verdoppelt die Laufzeit nicht. Bei gleichem Volumen speichert ein Satz frischer Alkalibatterien einer guten Marke oft mehr Energie als eine Lithium-Zelle im selben Fach. Der Gewinn eines USB-C-Moduls liegt nicht in der Dauer, sondern im Aufladen. Drei Faktoren bestimmen, was Sie bekommen.
- Die tatsächliche Kapazität der Zelle, die bei preisgünstigen Modulen mitunter unter der angegebenen Kapazität liegt.
- Der Verbrauch des Geräts, der sich grundlegend ändert, wenn ein moderner hintergrundbeleuchteter Bildschirm ein originales Panel ohne Beleuchtung ersetzt. Das ist der Posten, der am stärksten ins Gewicht fällt.
- Der Wirkungsgrad der Regelung, denn die Spannung einer Lithium-Zelle muss auf die von der Konsole erwartete Spannung umgesetzt werden, und diese Umsetzung kostet.
Wir nennen keine allgemeingültige Zahl: Sie hängt vom Modul, vom Gerät und vom Bildschirm ab und ist je nach gekaufter Version noch zu bestätigen. Lesen Sie Erfahrungsberichte zu Ihrer genauen Konfiguration statt der Verkäuferseite. Ein letzter Punkt: Eine Lithium-Zelle altert auch, wenn sie nicht genutzt wird.
Was vor der Bestellung zu prüfen ist
Eine Kompatibilitätsangabe wie „für Game Boy“ oder „für PSP“ genügt nicht. Die Revisionen zählen, und sie sind die häufigste Ursache für ein unbrauchbares Modul.
Das genaue Modell
Die Retro-Reihen umfassen mehrere physisch unterschiedliche Versionen. Den Game Boy Advance SP gibt es in einer von vorn beleuchteten und in einer hintergrundbeleuchteten Version, geführt als AGS-001 und AGS-101, und die inneren Bauteile sind nicht identisch. Eine schlanke PSP und eine PSP der ersten Generation haben weder dieselbe Platine noch dasselbe Fach. Notieren Sie die Nummer auf der Rückseite des Geräts, bevor Sie überhaupt suchen.
Die Platinenrevision
Zwei Exemplare desselben Modells, die wenige Monate auseinander gefertigt wurden, können unterschiedliche Hauptplatinen haben, und die Lötpunkte einer Anleitung liegen dann nicht mehr an derselben Stelle. Der nützliche Reflex: Konsole öffnen, Platine fotografieren, mit der Anleitung vergleichen, dann bestellen.
Das Kabel, das funktionieren wird
Bei den günstigsten Modulen fehlen mitunter die Abschlusswiderstände, die das Vorhandensein eines Geräts signalisieren: Das Modul lädt dann mit einem Kabel von USB-A auf USB-C, aber nicht mit dem USB-C-auf-USB-C-Kabel Ihres neueren Telefons. Das ist kein Defekt, sondern eine Einsparung in der Fertigung, und es lässt sich in der Beschreibung nachprüfen.
Was der Verkäufer angibt
Ein seriöses Modul wird mit einem Schema der Lötpunkte, der Liste der kompatiblen Revisionen und einem ausdrücklichen Hinweis auf einen nötigen Ausschnitt verkauft. Ein Modul mit drei Fotos und ohne Anleitung kostet mehr Zeit, als es einspart. Unsere Teile sind in der Kollektion Werkstatt und Modding zusammengefasst.
Wann man es nicht tun sollte
Ein USB-C-Modul ist eine praktisch unumkehrbare Änderung. Ein abgelöteter Originalanschluss lässt sich nicht wieder einsetzen, ein Ausschnitt nicht schließen, und ein Sammler wird es sehen.
- Eine vollständige Konsole in der Originalverpackung verliert einen erheblichen Teil ihres Werts, sobald sie verändert wird. Lassen Sie sie, wie sie ist, und kaufen Sie zum Spielen ein zweites, nacktes Exemplar.
- Eine limitierte Serie oder eine seltene regionale Ausgabe folgt derselben Überlegung. Der Wert liegt im Originalzustand, nicht im Bedienkomfort.
- Ein einzigartiges Exemplar mit ideellem Wert, wenn es Ihr erster Einbau ist. Üben Sie an einem defekten gebrauchten Gerät.
Bleibt der Fall, in dem die Rechnung nicht aufgeht: wenn die Kosten für Modul, Gehäuse, Bildschirm und aufgewendete Zeit die eines modernen Geräts übersteigen, das dasselbe leistet. Wenn es Ihnen um den Komfort geht und nicht um das Objekt selbst, vergleichen Sie mit unseren Retro-Konsolen mit Linux und dem Artikel Anbernic oder Retroid Pocket, bevor Sie sich entscheiden.
Kurz zusammengefasst
Gerät mit Batterien und keine Lust zu löten: Modul mit integriertem Akku, mit Blick auf den Ausschnitt. Interner Akku tot, aber Originalbuchse in Ordnung: nur den Akku ersetzen. Konsole ohnehin für einen Bildschirm geöffnet: komplette Einheit passend zu diesem Kit.
Wenn Sie zwischen zwei Modulen für dasselbe Gerät schwanken, schreiben Sie uns über die Kontaktseite mit einem Foto der Platine: Das geht schneller als eine Rücksendung. Das Zubehör für Handheld-Konsolen rundet das Ganze ab, und die Strommodule, Zellen, Gehäuse und Werkzeuge sind in unserer Kollektion Werkstatt und Modding versammelt.
Häufige Fragen
Kann ein USB-C-Modul bereits eingesetzte Akkus aufladen?
Nein. Ein Lademodul ist für eine bestimmte Lithium-Zelle ausgelegt, mit deren Spannung und Ladekurve. Für NiMH-Akkus im AA-Format, deren Chemie und Spannung abweichen, ist es nicht vorgesehen. Dafür braucht es ein herkömmliches externes Ladegerät.
Muss man unbedingt löten können?
Nicht immer. Module, die in ein Batteriefach eingesetzt werden, stützen sich auf die vorhandenen Kontakte und werden mit dem Schraubendreher montiert. Einen Ladeanschluss oder eine komplette Stromversorgung zu ersetzen, verlangt dagegen Löten und vor allem Ablöten, den schwierigsten Teil.
Darf die Konsole dauerhaft angeschlossen bleiben?
Eine ordentliche Ladeplatine trennt den Strom, sobald die Zelle voll ist: Angeschlossen zu bleiben, ist an sich nicht gefährlich. Ideal ist es für die Zelle nicht, denn sie altert schneller, wenn sie voll geladen und warm gehalten wird. Ziehen Sie den Stecker, wenn der Ladevorgang beendet ist, und lassen Sie einen frischen Einbau nie unbeaufsichtigt laden.
Was tun mit einem aufgeblähten Originalakku?
Laden Sie ihn nicht mehr, durchstechen Sie ihn nicht und werfen Sie ihn nicht in den Hausmüll. Nehmen Sie ihn an den Rändern heraus, ohne ihn zu biegen, legen Sie ihn abseits in einen nicht brennbaren Behälter und geben Sie ihn dann in einer Sammelbox für Batterien und Akkus ab. Die meisten Supermärkte und Wertstoffhöfe haben eine.
Mein Modul lädt nur mit einem Kabel von USB-A auf USB-C. Ist das normal?
Das kommt bei günstigen Modulen häufig vor, deren Anschluss die von einem USB-C-Port erwarteten Abschlusswiderstände nicht besitzt: Das Modul wird von einem modernen Ladegerät nicht erkannt und bekommt nichts. Auf Anwenderseite lässt sich das nicht einfach beheben. Wenn Sie kein USB-A-Kabel mehr haben, prüfen Sie diesen Punkt vor dem Kauf.
