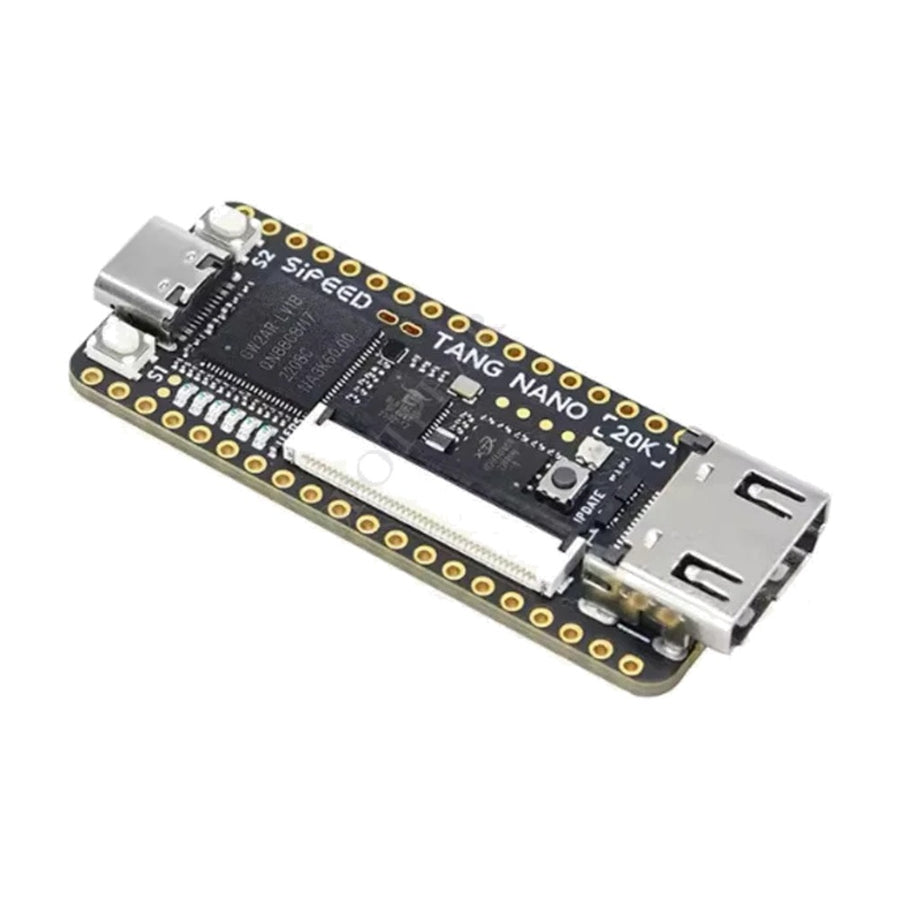

Carte FPGA Sipeed Tang Nano 20K vue de dessus, connecteur HDMI et port USB-C
Vollständige Beschreibung

Tang Nano 20K: eine Konsole in Logik nachbauen, nicht emulieren

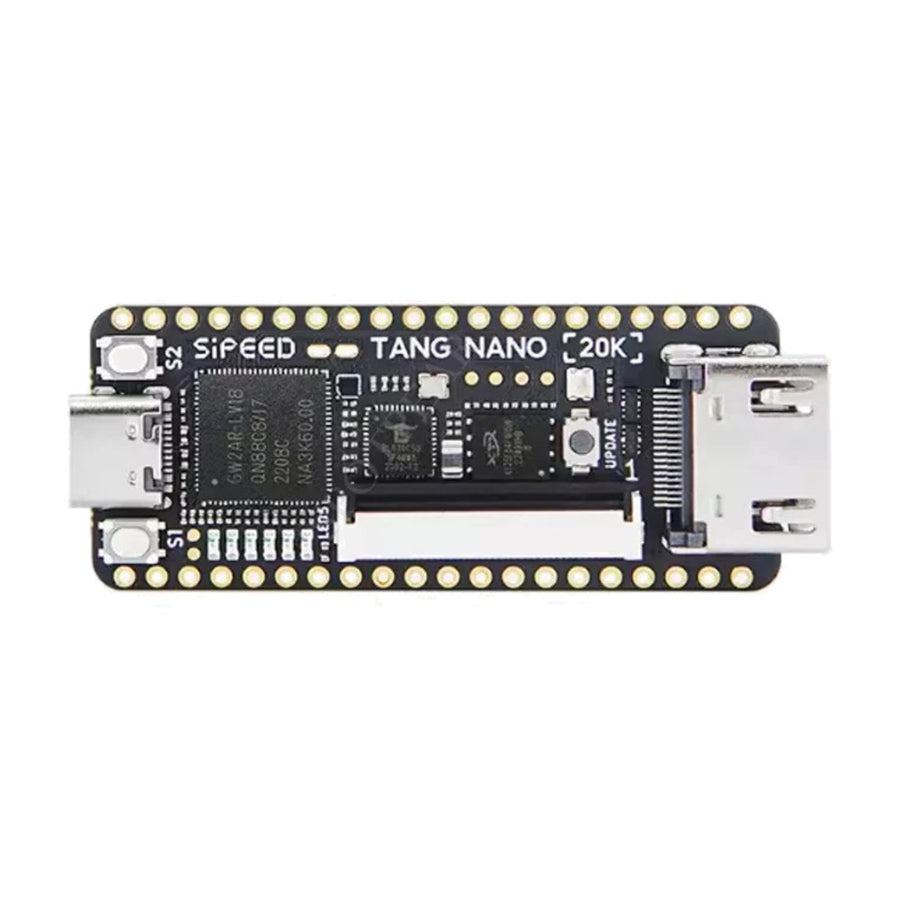

Ein FPGA-Entwicklungsboard in der Größe eines USB-Sticks, von Sipeed rund um einen GOWIN GW2AR-18-Chip entwickelt. Es ist die Hardwarebasis für Retro-Computing-Projekte in rekonfigurierbarer Logik — NESTang, MiSTeryNano, Game-Boy- oder Megadrive-Cores. HDMI-Ausgang und microSD-Kartenleser direkt auf dem Board.

Was es kann

  • 20.736 Logikzellen: 15.552 Flipflops, 828 Kbit Block-SRAM und 48 18×18-Multiplizierer. Genug für die 8-Bit-Cores und einen Teil der 16-Bit-Cores.
  • HDMI und microSD auf dem Board: Bild auf einem modernen Fernseher und Laden der Dateien von der Karte, ohne zusätzliche Erweiterungsplatine.
  • Integrierter BL616-Debugger: JTAG, USB-UART und USB-SPI laufen über das eine USB-C-Kabel. Kein zusätzlicher Programmieradapter nötig.

Was es nicht kann

  • Das ist keine spielfertige Konsole. Kein Gehäuse, kein Controller, kein Netzteil, kein vorinstalliertes System: Das Board kommt nackt aus der Verpackung.

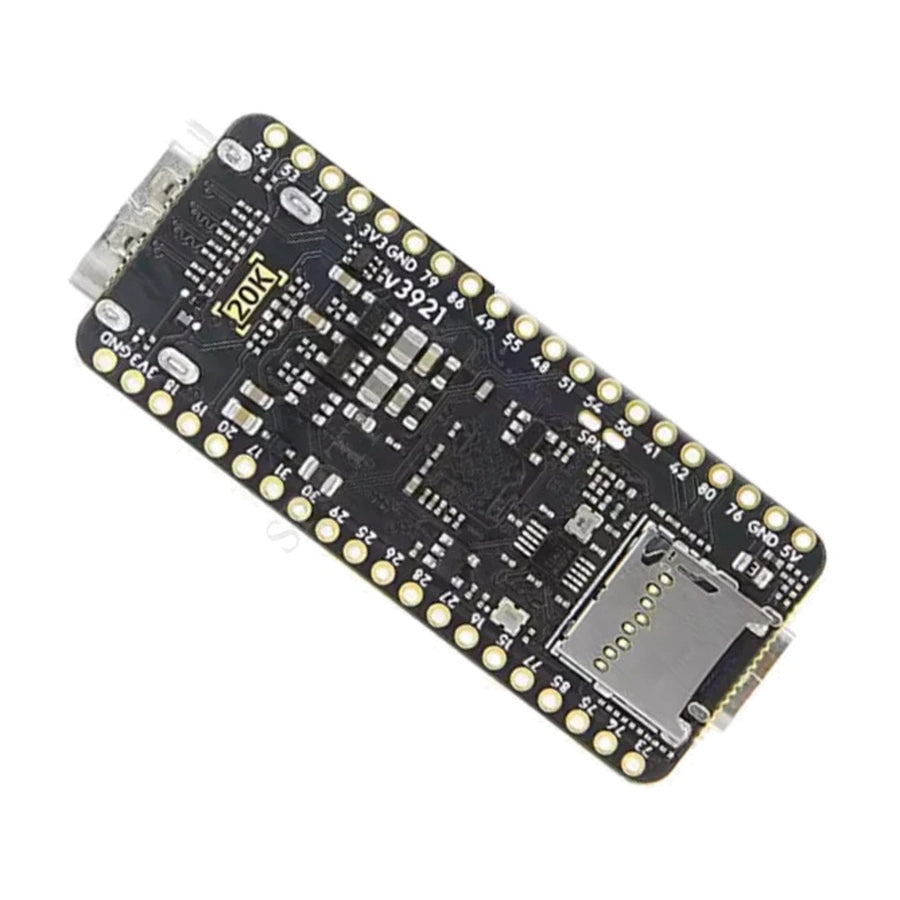

  • Die Stiftleisten werden unverlötet geliefert. Solange sie nicht verlötet sind, ist kein GPIO zugänglich — also auch kein kabelgebundener Controller.
  • 64 Mbit SDRAM, also 8 MB. Anspruchsvolle Cores — Neo Geo, CPS2-Arcade, PlayStation — passen nicht darauf. Das ist kein MiSTer FPGA im Kleinformat.
  • Sie müssen die GOWIN-IDE auf einem PC installieren und selbst einen Bitstream flashen. Beim Einschalten startet nichts.
  • Ohne Spiele geliefert, gemäß den gesetzlichen Vorgaben. Es werden keine Spieldateien mitgeliefert, vorinstalliert oder auf unserer Website zum Download angeboten.
  • Die microSD-Karte ist nicht enthalten.

Kompatibilität

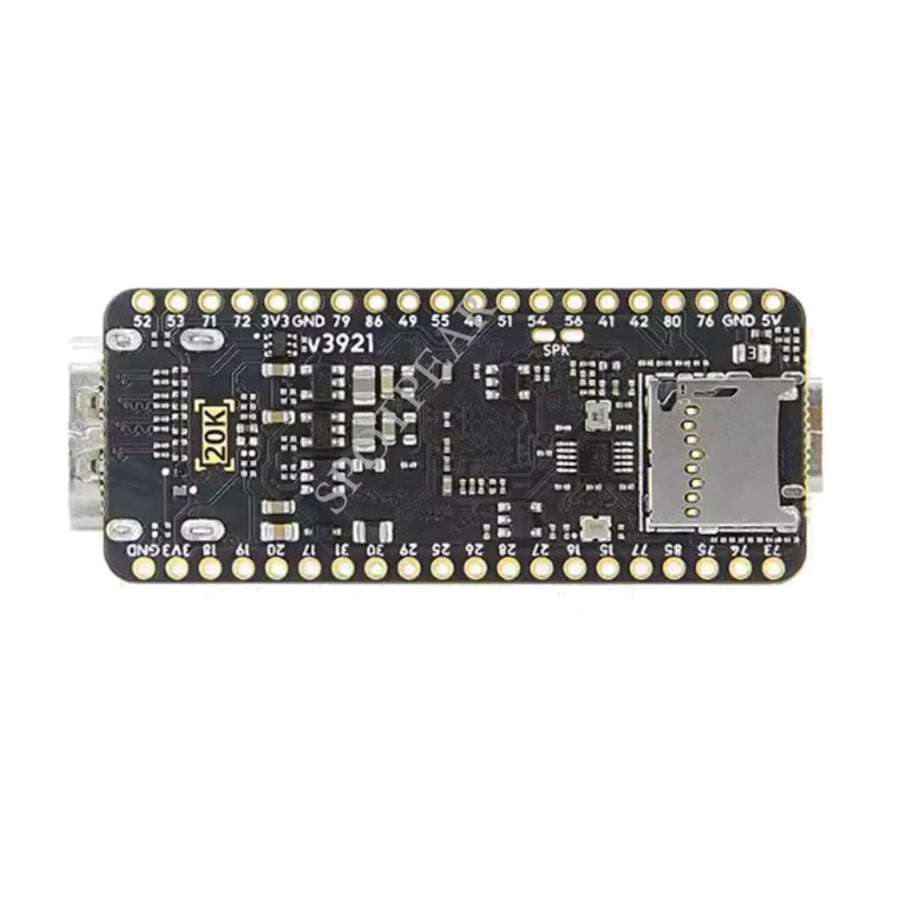

Dokumentierte offene Projekte rund um dieses Board: NESTang (NES), MiSTeryNano (Atari ST, Amiga) sowie die von der GOWIN-Community veröffentlichten Game-Boy- und Megadrive-Cores. Anzeige auf jedem HDMI-Fernseher oder -Monitor. Speicherung auf einer FAT32-formatierten microSD-Karte. Stromversorgung über den USB-C-Anschluss. 40-poliger RGB-LCD-Anschluss für einen externen Bildschirm vorhanden.

Was nicht abgedeckt ist: die MiSTer-FPGA-Cores, die für den Cyclone V des DE10-Nano geschrieben sind und sich auf diesem Chip nicht kompilieren lassen.

Erforderliche Vorkenntnisse

Fortgeschritten. Sie müssen zwei Stiftleisten von Hand verlöten, die GOWIN-IDE (Windows oder Linux) installieren, ein Projekt aus einem öffentlichen Repository holen und es kompilieren oder seinen Bitstream flashen können. Sie benötigen einen Lötkolben mit 30 bis 60 W, Flussmittel und einen PC. Ohne diese drei Schritte tut das Board nichts.

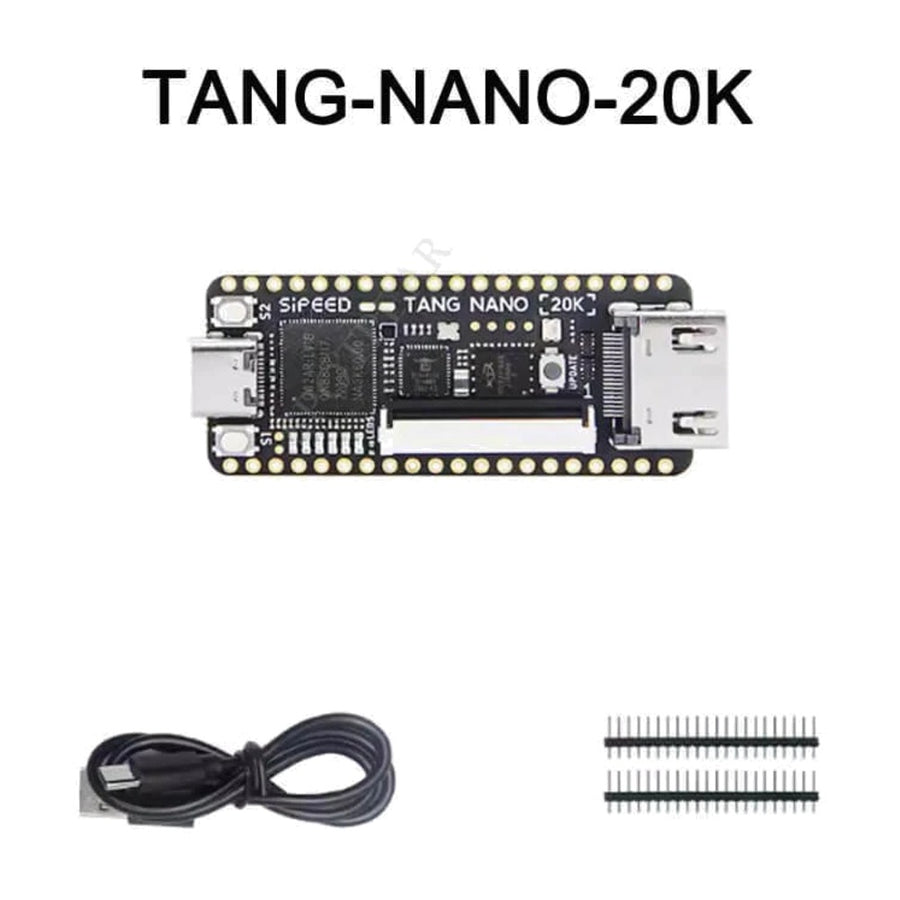

Lieferumfang

  • 1 Sipeed Tang Nano 20K Board, Stiftleisten unverlötet
  • 1 USB-C-Kabel
  • 2 schwarze Stiftleisten zum Verlöten

Vor der Bestellung lesen: Premium- & FPGA-Konsolen

Sipeed Tang Nano 20K FPGA-Board — GOWIN GW2AR-18, HDMI-Ausgang und microSD-Kartenleser

Nacktes FPGA-Board für Retro-Projekte — Löten, IDE und Bitstream übernimmt der Käufer.

Modell : Tang Nano 20K
61,99 €

Auf Lager

Lieferung in 10 bis 18 Tagen · Versand innerhalb von 3 bis 5 Tagen

  • Kundenservice aus Frankreich
    Antwort innerhalb von 1 Werktag
  • Gesetzliche Gewährleistung
    2 Jahre
  • 14 Tage
    Rückgaberecht
  • Sichere Zahlung
    Karte · PayPal · Klarna

Das sagen unsere Kunden

4,88/5 53 Kundenbewertungen für den gesamten Shop

Bewertungen lesen

Der Ablauf: vom nackten Board zum laufenden Core

Sie verlöten die beiden Stiftleisten, schließen das USB-C-Kabel an, installieren die GOWIN-IDE, holen sich ein veröffentlichtes Projekt und flashen dessen Bitstream. Ab dann imitiert das Board keine Konsole mehr: Es bildet ihre Logik Port für Port in der FPGA-Logik nach. Das ist Arbeit für ein paar Abende, kein bloßes Auspacken.

Das Board: warum das 20K und kein anderes

Sipeed hat auf diesem Board die drei Dinge untergebracht, die Einsteiger-FPGAs fehlen: einen HDMI-Ausgang, einen microSD-Kartenleser und einen integrierten Debugger. Kein JTAG-Adapter zu kaufen, keine Tochterplatine aufzustecken. Deshalb wurde es anstelle eines Tang Nano 9K zur Plattform für NESTang und MiSTeryNano.

Unterstützung: Dokumentation und französischsprachiger Kundenservice

Die Herstellerdokumentation, die Pinbelegungen und die Projekte sind öffentlich und offen. Von unserer Seite: Kundenservice aus Frankreich mit Antwort innerhalb von 1 Werktag, 2 Jahre gesetzliche Gewährleistung und 14 Tage, um es sich anders zu überlegen. Wir liefern weder Spiele noch Bitstreams und leisten keine Unterstützung beim Programmieren.

Was dieses Zubehör bietet

Geprüfte Herstellerangaben · geprüft am

Stärken

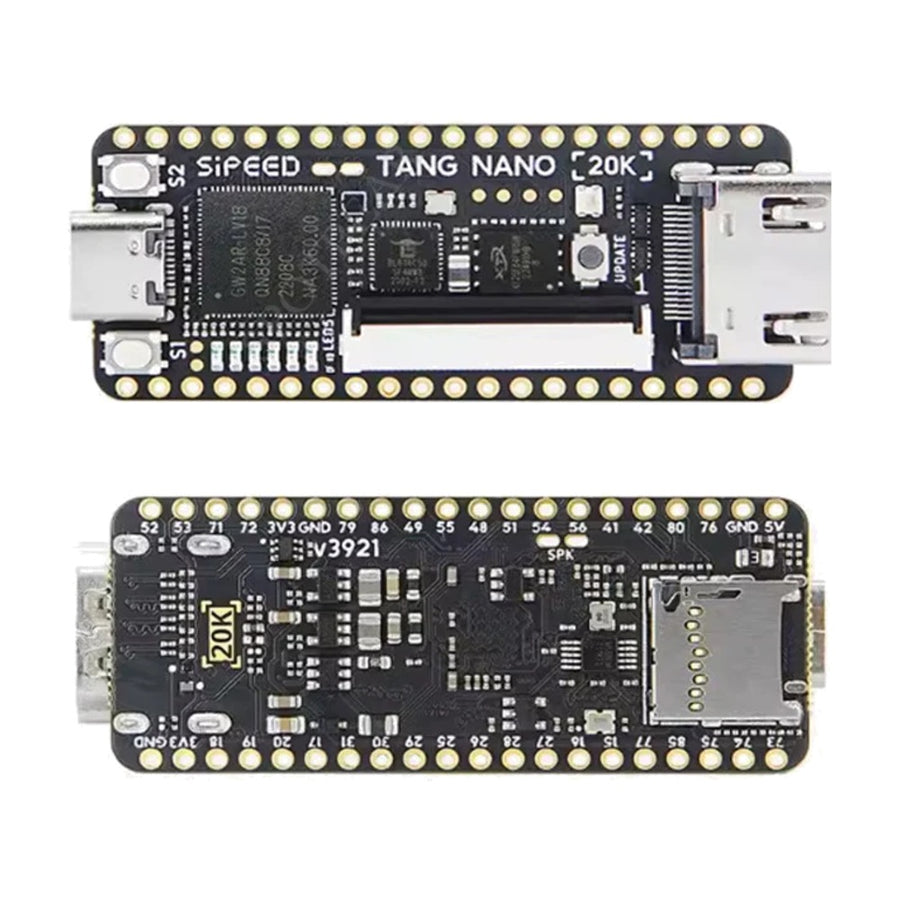

  • FPGA GOWIN GW2AR-18: 20.736 Logikzellen, 828 Kbit Block-SRAM
  • HDMI-Ausgang und microSD-Kartenleser direkt auf dem Board
  • Integrierter BL616-Debugger: JTAG, USB-UART und USB-SPI über das USB-C-Kabel
  • Stromversorgung über USB-C, 22,55 × 54,04 mm, 44 g
  • Integrierter Audioverstärker MAX98357A und RGB-LED

Grenzen

  • Das ist keine spielfertige Konsole: kein Gehäuse, kein Controller, kein Netzteil
  • Stiftleisten unverlötet geliefert: ohne Löten ist kein GPIO zugänglich
  • Nur 8 MB SDRAM: Neo Geo, CPS2-Arcade und PlayStation außer Reichweite
  • Kein vorinstalliertes System: GOWIN-IDE und Flashen des Bitstreams übernehmen Sie selbst
  • MiSTer-FPGA-Cores lassen sich auf diesem Chip nicht kompilieren
  • Ohne Spiele geliefert, gemäß den gesetzlichen Vorgaben
  • microSD-Karte nicht enthalten
Alle technischen Daten anzeigen+

Material und Format

Zubehörtyp
FPGA-Entwicklungsboard

Kompatibel mit

  • HDMI-Fernseher oder -Monitor
  • FAT32-microSD-Karte (nicht enthalten)
  • Projekt NESTang (NES)
  • Projekt MiSTeryNano (Atari ST, Amiga)
  • 40-poliger RGB-LCD-Bildschirm

Lieferumfang

  • 1 Sipeed Tang Nano 20K Board, Stiftleisten unverlötet
  • 1 USB-C-Kabel
  • 2 schwarze Stiftleisten zum Verlöten

Informationen und Sicherheit

Gebrauchshinweise und rechtliche Informationen zum Produkt

Herkunft, Verantwortlicher und Kontakt
  • Produkt und Verpackung im Originalzustand des Herstellers: Aufschriften können auf Chinesisch oder Englisch sein. Die Produkteigenschaften sind auf dieser Seite beschrieben.
  • Verwenden Sie dieses Produkt nur für den auf dieser Seite beschriebenen Zweck und befolgen Sie die folgenden Hinweise.
  • Verantwortlich für das Inverkehrbringen in der EU: JMR-Service (Fun-Esports). Die vollständigen Kontaktdaten finden Sie in unseren AGB.
  • Ein Sicherheitsproblem (Überhitzung, Brandgeruch, gebrochenes Teil)? Verwenden Sie das Produkt nicht weiter und schreiben Sie uns an contact@fun-esports.com.
  • Garantie, Rücksendungen und Widerruf: siehe unsere Seite Garantie und Rücksendungen.

Häufige Fragen

🔧 Muss ich etwas löten?

Ja. Die beiden Stiftleisten werden unverlötet geliefert. Solange sie nicht verlötet sind, ist kein GPIO-Pin zugänglich — also auch kein kabelgebundener Controller. Normales Löten von Hand mit einem Lötkolben mit 30 bis 60 W und Flussmittel genügt.

🎮 Kann man direkt nach dem Auspacken spielen?

Nein. Es handelt sich um ein nacktes Entwicklungsboard: Es ist kein System vorinstalliert. Sie müssen die GOWIN-IDE auf einem PC installieren, ein offenes Projekt (NESTang, MiSTeryNano…) herunterladen und seinen Bitstream flashen.

🔌 Welche Systeme laufen darauf?

Die von der GOWIN-Community veröffentlichten Cores: NES, Game Boy, Megadrive, Atari ST, Amiga. Mit 8 MB SDRAM sind Neo Geo, CPS2-Arcade und PlayStation außer Reichweite.

⚙️ Ist es mit MiSTer-FPGA-Cores kompatibel?

Nein. MiSTer-Cores sind für den Cyclone-V-Chip des DE10-Nano-Boards geschrieben und lassen sich auf einem GOWIN GW2AR-18 nicht kompilieren. Das sind zwei getrennte Ökosysteme.

📦 Was ist im Paket enthalten?

1 Sipeed Tang Nano 20K Board mit unverlöteten Stiftleisten, 1 USB-C-Kabel und 2 schwarze Stiftleisten zum Verlöten. Kein Gehäuse, kein Controller, kein Netzteil, keine microSD-Karte.

📺 Wie schließe ich das Board an einen Fernseher an?

Über den HDMI-Anschluss auf dem Board, mit einem handelsüblichen HDMI-Kabel (nicht enthalten). Über einen 40-poligen RGB-LCD-Anschluss lässt sich außerdem ein externer Bildschirm anschließen.
