Nappe FFC/FPC 24 broches : remplacer la liaison souple qui a lâché

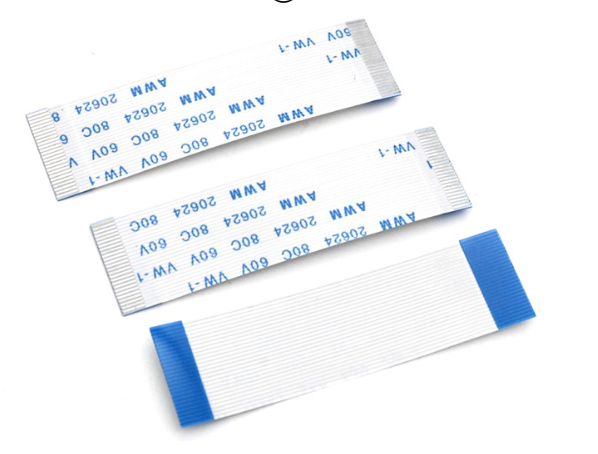

Sur une console portable ouverte dix fois, la nappe souple qui relie l'écran ou la carte fille à la carte mère finit par se fendre au pli, ou par perdre un contact. Cette nappe FFC/FPC au pas de 0,5 mm, 24 broches, existe en 25 longueurs de 25 à 600 mm et dans les deux sens de contacts. On remplace la pièce fatiguée sans rien souder.
Ce que ça fait

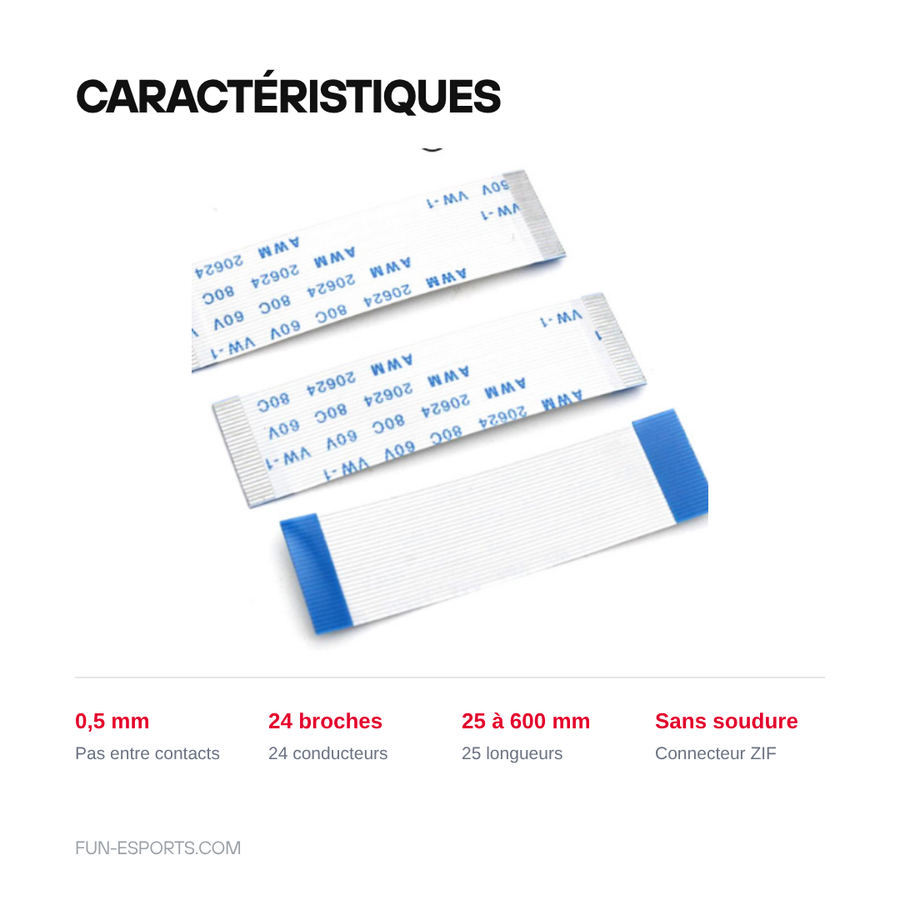

- Pas de 0,5 mm, 24 positions : la nappe s'insère dans les connecteurs ZIF à glissière ou à bascule de ce format, très répandus sur les cartes de consoles portables, les dalles LCD et les cartes filles.

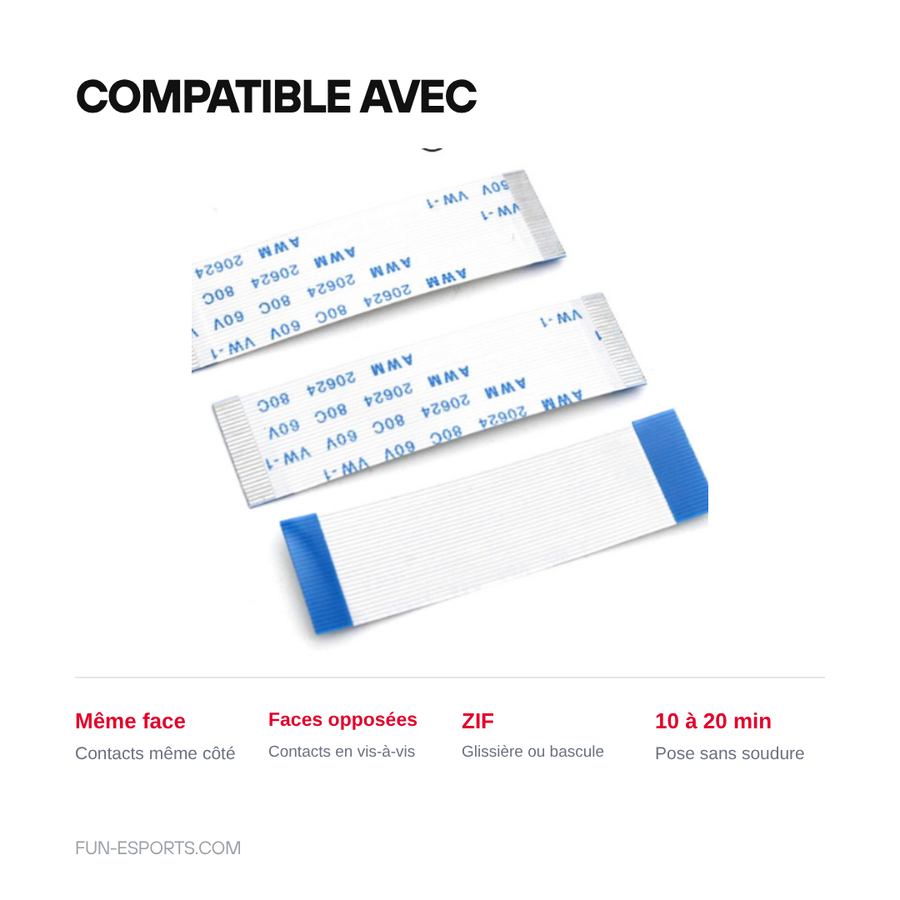

- Deux sens de contacts : « même côté » (contacts sur la même face aux deux extrémités) ou « opposés » (contacts sur des faces inverses). C'est le connecteur d'arrivée qui impose le choix.
- 25 longueurs disponibles : de 25 mm pour une liaison courte entre deux cartes voisines à 600 mm pour un banc de test ou un déport d'écran.
- Installation sans soudure : on ouvre le loquet du connecteur, on retire l'ancienne nappe, on insère la neuve, on referme.
Ce que ça ne fait pas
- Ce n'est pas une pièce d'origine pour un modèle de console précis : c'est une nappe générique. Nous ne garantissons aucune compatibilité constructeur — c'est à vous de mesurer la nappe à remplacer avant de commander.
- Ne remplace pas une nappe soudée, collée ou sertie sur la carte : seules les liaisons à connecteur ZIF sont concernées.
- Ne s'adapte pas à un autre pas ni à un autre nombre de broches. Une nappe 24 broches ne se recoupe pas proprement en 20 ou 16 broches.
- Le sens des contacts n'est pas réversible : une nappe « même côté » ne peut pas remplacer une nappe « opposés » sans faux contact ou inversion du brochage.
- Aucun blindage : ce n'est pas une nappe prévue pour du signal haute fréquence critique ni pour de la forte intensité.
Compatibilité
Tout connecteur FFC/FPC au pas de 0,5 mm et 24 positions. Avant de commander, relevez trois choses sur la nappe d'origine : le pas entre deux pistes (0,5 mm), le nombre de conducteurs (24) et la longueur totale en millimètres, extrémité à extrémité. Vérifiez aussi de quel côté se trouvent les contacts dorés à chaque bout. Une nappe d'un autre pas (0,3 mm, 1,0 mm) ou d'un autre nombre de broches ne conviendra pas, même si la largeur semble proche.
Niveau requis
Débutant. Aucune soudure. Il faut ouvrir la coque de la machine (tournevis cruciforme, tri-wing ou Y00 selon le modèle), une spatule fine ou un médiator pour déclipser, et beaucoup de délicatesse avec le loquet du connecteur ZIF : c'est la pièce la plus fragile de l'opération. Comptez 10 à 20 minutes, démontage compris. Un pied à coulisse ou une règle métallique est utile pour mesurer la longueur avant l'achat.
Dans le colis
- 1 nappe FFC/FPC, pas 0,5 mm, 24 broches, dans la longueur et le sens de contacts choisis à la commande.
À lire avant de commander : Périphériques Rétro
Livraison en 10 à 18 jours · expédition sous 3 à 5 jours · garantie légale 2 ans · retour sous 14 jours.
Nappe FFC/FPC 0,5 mm 24 broches — longueurs 25 à 600 mm
Pas de 0,5 mm · 24 broches · 25 longueurs de 25 à 600 mm · contacts même côté ou opposés · sans soudure
En stock
📦Expédition sous 3 à 5 jours ouvrés · Livraison en 10 à 18 jours ouvrés · garantie légale 2 ans · retour sous 14 jours.
ℹÀ partir de 150 €, la livraison s’effectue en Point Relais.
- 🇫🇷SAV français
réponse sous 24 h - 🛡Garantie légale
2 ans - ↩14 jours
pour changer d’avis - ✅Fiche vérifiée
le
La nappe, c'est souvent elle le coupable
Un écran qui clignote, une croix directionnelle morte, une carte SD qui ne monte plus une fois sur deux : avant de suspecter la puce, retournez la nappe. Sur une machine ouverte plusieurs fois, la liaison souple prend un pli au même endroit et une piste finit par se fendre. Le défaut est intermittent, il revient quand la coque est refermée, et il coûte quelques centimes à corriger. Remplacer la nappe est le premier geste de diagnostic, pas le dernier.
Trois chiffres à relever, rien de plus
Une nappe FFC se choisit sur trois données : le pas entre les pistes, le nombre de conducteurs et la longueur. Ici c'est 0,5 mm et 24 broches, un format très courant sur les cartes de consoles portables et les dalles LCD. Reste la longueur, à mesurer à plat sur la pièce d'origine, et le côté des contacts dorés à chaque extrémité. Ces quatre relevés faits, la variante à commander est évidente.
Ce qu'on ne vous promet pas
Nous ne publions pas de liste de consoles compatibles pour cette pièce, et c'est volontaire : une nappe générique n'est référencée par aucun constructeur, et affirmer le contraire vous ferait commander à l'aveugle. Le contrôle vous appartient, il tient en un coup de règle. En échange, si la variante reçue ne correspond pas à ce qui était décrit, le retour sous 14 jours s'applique et notre SAV francophone répond sous 1 jour ouvré.
Sélection
Warum dieses Zubehör in unserem Katalog ist
Wir prüfen jedes Zubehör, bevor wir es aufnehmen. Vieles schafft es nie hinein.
Jedes Zubehör wird geprüft, bevor es in den Katalog kommt: die tatsächliche Kompatibilität mit den angegebenen Konsolen, das Material, die Verarbeitung und was wirklich in der Box liegt. Viele Modelle kommen nie hinein, weil sie nicht schützen, was sie zu schützen vorgeben, oder weil die Passform nur ungefähr stimmt. Was dieses Modell kann und wo es aufhört, steht weiter unten auf dieser Seite.
🎮Ausgewählt von Julien · Fun-Esports
Was dieses Zubehör bringt
Geprüfte Herstellerangaben · vérifié le
Ce qu’il fait bien
- Pas de 0,5 mm, 24 positions
- 25 longueurs de 25 à 600 mm
- Deux sens de contacts : même côté ou opposés
- Installation sans soudure, connecteur ZIF
- Pièce d'usure à remplacer en 10 à 20 minutes
Ce qu’il ne fait pas
- Pièce générique : aucune compatibilité constructeur garantie
- Ne convient pas aux nappes soudées, collées ou serties
- Ne s'adapte ni à un autre pas ni à un autre nombre de broches
- Le sens des contacts n'est pas réversible
- Non blindée : pas prévue pour du signal haute fréquence critique
Voir toute la fiche technique+
Matière et format
- Type d’accessoire
- Nappe FFC/FPC
Compatible avec
- Connecteurs FFC/FPC au pas de 0,5 mm
- Nappes 24 broches (24 conducteurs)
- Connecteurs ZIF à glissière ou à bascule
- Cartes mères et cartes filles de consoles portables
- Dalles LCD et modules d'écran
Dans la boîte
- 1 nappe FFC/FPC pas 0,5 mm, 24 broches, longueur et sens de contacts selon la variante
Häufige Fragen
📏 Comment savoir quelle longueur commander ?
Mesurez la nappe d'origine d'une extrémité à l'autre, en millimètres, en la laissant à plat. C'est cette longueur totale qu'il faut retrouver dans la liste des variantes. 25 longueurs sont proposées, de 25 à 600 mm.
🔄 « Même côté » ou « opposés », comment choisir ?
Regardez de quel côté se trouvent les contacts dorés à chaque bout de la nappe d'origine. S'ils sont sur la même face aux deux extrémités, prenez « même côté ». S'ils sont sur des faces inverses, prenez « opposés ». Les deux ne sont pas interchangeables.
🔧 Faut-il souder pour installer cette nappe ?
Non. La nappe s'insère dans un connecteur ZIF : on ouvre le loquet, on retire l'ancienne, on glisse la neuve contacts vers le bon côté, on referme le loquet. Aucune soudure, aucun flux.
🎮 Est-ce compatible avec ma console ?
C'est une nappe générique, pas une pièce d'origine référencée par machine. Elle convient à tout connecteur FFC/FPC au pas de 0,5 mm et 24 positions. Nous ne publions pas de liste de consoles : mesurez la nappe à remplacer, c'est le seul contrôle fiable.
🧰 De quels outils ai-je besoin ?
Un tournevis adapté à votre coque (cruciforme, tri-wing ou Y00), une spatule fine ou un médiator pour déclipser, et une pince brucelles à bouts plats pour manipuler la nappe. Une règle métallique ou un pied à coulisse pour mesurer avant de commander.
⏱️ Combien de temps prend le remplacement ?
10 à 20 minutes en comptant le démontage et le remontage de la coque. Le point délicat n'est pas la nappe mais le loquet du connecteur, à ouvrir sans forcer : cassé, il faut remplacer le connecteur au fer.
🚚 Quels sont les délais de livraison ?
Livraison en 10 à 18 jours, expédition sous 3 à 5 jours.
🛡️ Quelle garantie s'applique ?
Garantie légale de conformité de 2 ans. Retour sous 14 jours. SAV français, réponse sous 1 jour ouvré.
