Amplificateur PAM8403 : du son audible sur un montage rétro alimenté en 5 V

Sur une borne maison, un mod audio de console portable ou un montage à base de carte SBC, la sortie audio d'origine ne fait pas bouger un haut-parleur. Ce module amplificateur classe D PAM8403 prend un signal analogique faible et le pousse à 2 × 3 W, sans transformateur ni alimentation séparée : 5 V USB suffisent.

Ce que ça fait

• Deux voies de 3 W : puissance annoncée de 3 W par canal sur une charge de 3 Ω sous 5 V, largement au-dessus de ce qu'un petit haut-parleur de coque demande.
• Classe D sans filtre de sortie : rendement élevé, quasiment pas d'échauffement, pas de dissipateur à prévoir dans un boîtier fermé.
• Alimentation 2,5 à 5,5 V : se branche sur le 5 V déjà présent dans le montage — port USB, régulateur de la borne, batterie relevée en 5 V.

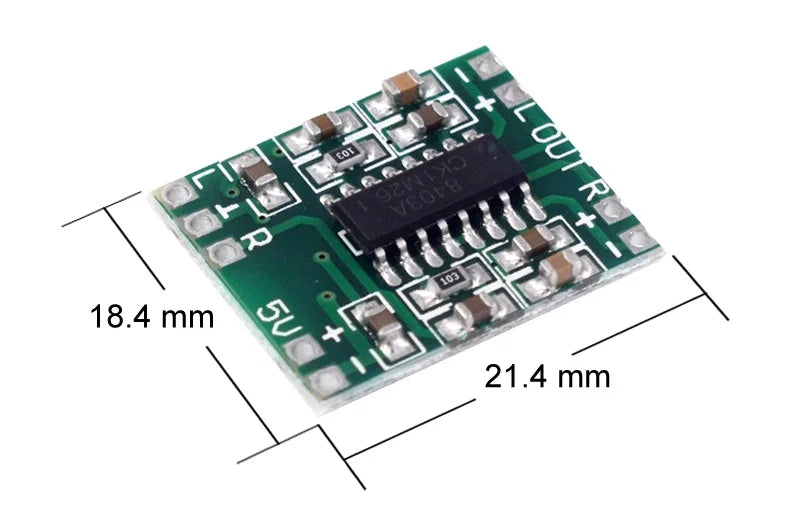

• Encombrement minuscule : carte au format module, pensée pour être glissée dans une coque ou fixée au fond d'un caisson.

Ce que ça ne fait pas

• Ce n'est pas un convertisseur numérique : l'entrée est analogique uniquement. Aucune entrée HDMI, optique, USB audio ou Bluetooth.
• Ce n'est pas un produit fini : ni boîtier, ni haut-parleurs, ni câbles, ni alimentation. La carte arrive nue.

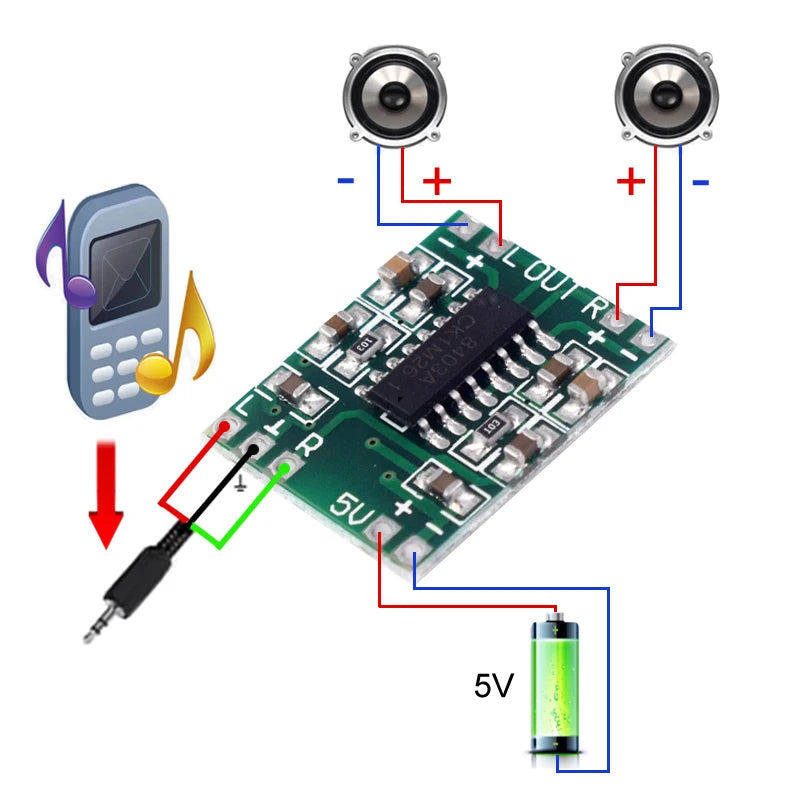

• La soudure est obligatoire — entrée, sortie et alimentation se raccordent au fer.
• Aucune fonction de réglage à distance, pas de télécommande, pas d'égaliseur. Le volume se règle en amont, sur la source.
• La puissance réelle dépend de l'impédance des haut-parleurs et de la qualité du 5 V : une alimentation bruitée s'entend dans le haut-parleur.

Compatibilité

Le module est générique : il amplifie n'importe quelle source audio analogique de faible niveau alimentée à proximité d'un 5 V. Cas d'usage habituels côté rétro : borne d'arcade ou bartop maison, caisson de jeu à base de carte monocarte, remplacement d'un étage audio HS sur un montage perso, ajout d'un haut-parleur externe sur une machine d'atelier. Il ne se substitue pas à une pièce d'origine référencée pour une console précise : ce n'est pas une pièce de rechange officielle, mais un composant à intégrer soi-même. Haut-parleurs recommandés : 4 Ω ou 8 Ω, 3 W ou plus.

Niveau requis

Niveau intermédiaire. Il faut savoir souder proprement sur pastilles, identifier une masse et repérer un point 5 V dans son montage. Prévoir un fer à souder à panne fine, de l'étain, du fil souple fin et un multimètre pour vérifier la tension d'alimentation avant la première mise sous tension. Une erreur de polarité sur l'alimentation détruit le module.

Dans le colis

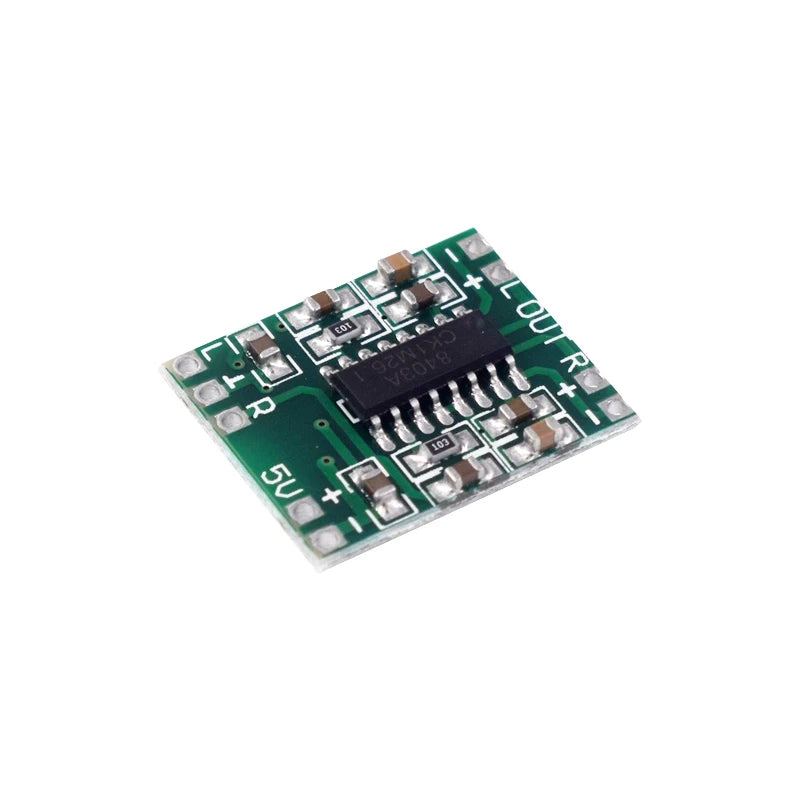

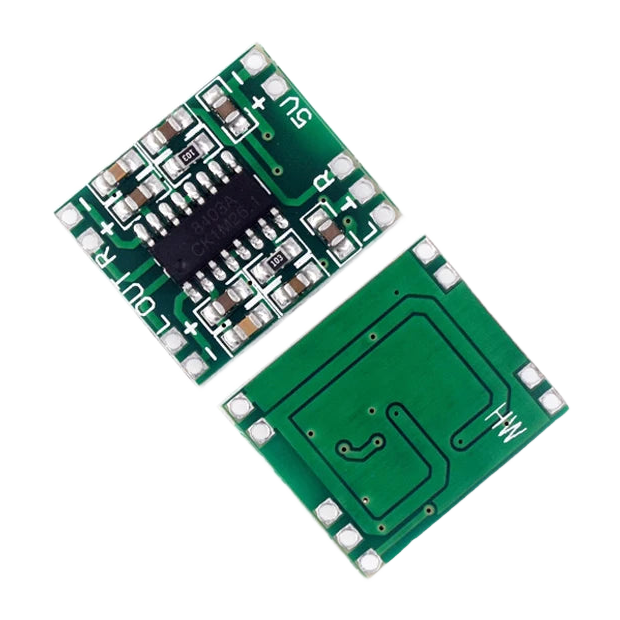

• 1 carte amplificateur PAM8403 2 × 3 W, classe D
• Livrée sans câble, sans haut-parleur et sans alimentation
