Microscope numérique USB : voir la piste avant de poser le fer

Une piste arrachée sur une carte de Game Boy Advance, une soudure froide sur un connecteur d'écran IPS, un condensateur CMS qui fuit sur une PS1 : à l'œil nu, on ne voit rien, on suppose. Ce microscope numérique USB renvoie l'image agrandie sur un écran de PC, de Mac ou de smartphone Android, avec un anneau de 8 LED réglable qui éclaire la zone sans ombre portée. On regarde l'écran, pas la carte.

Ce que ça fait

• Inspection avant réparation : repérer une piste coupée, un pont d'étain, une soudure froide ou une trace de corrosion avant de chauffer quoi que ce soit.

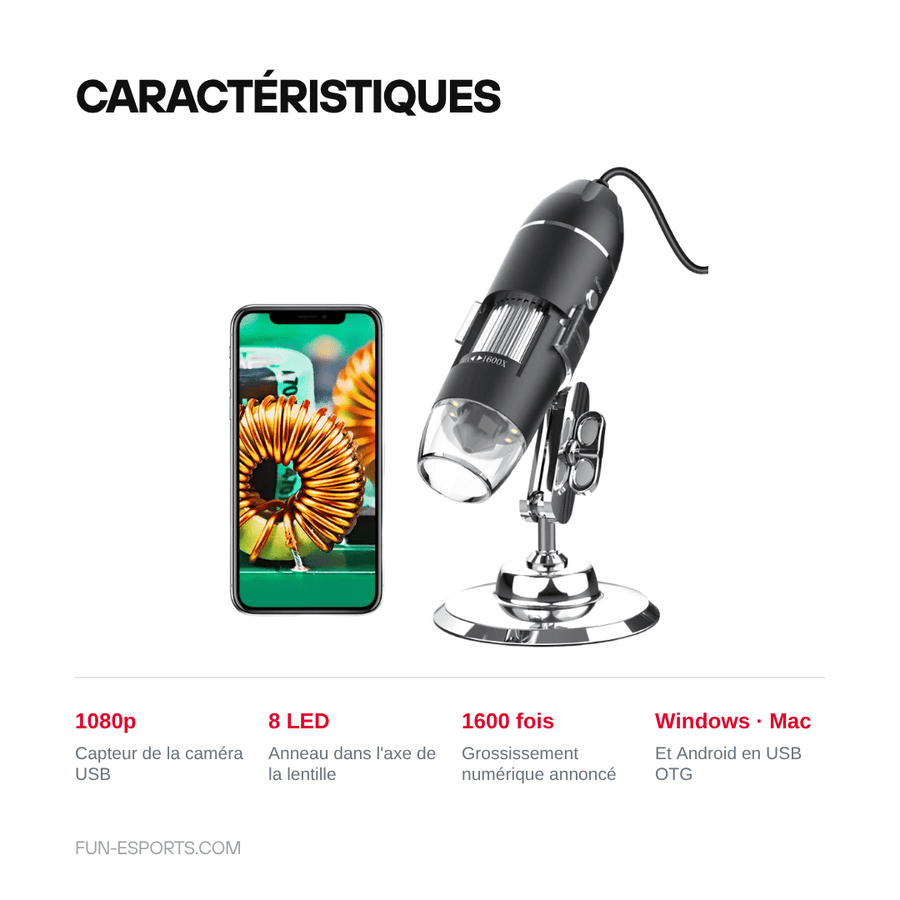

• Capteur 1080p : l'image part en USB vers l'écran que vous utilisez déjà, sans boîtier ni écran supplémentaire à acheter.
• Anneau de 8 LED : l'éclairage vient de l'axe de la lentille, ce qui supprime l'ombre du fer et du doigt sur la zone observée.
• Lecture des marquages : identifier une référence de composant CMS, un numéro de fusible ou un repère de polarité illisible à l'œil nu.
• Trois plateformes : le fournisseur annonce Windows, Mac et Android. Rien n'est à installer côté matériel : c'est une caméra USB.

Ce que ça ne fait pas

• Ce n'est pas un microscope stéréoscopique. L'image est monoculaire et affichée sur un écran, donc sans relief et avec un léger décalage : souder sous l'objectif demande de l'habitude. Pour l'inspection et le contrôle, c'est parfait ; pour du rework fin en continu, un binoculaire reste plus confortable.

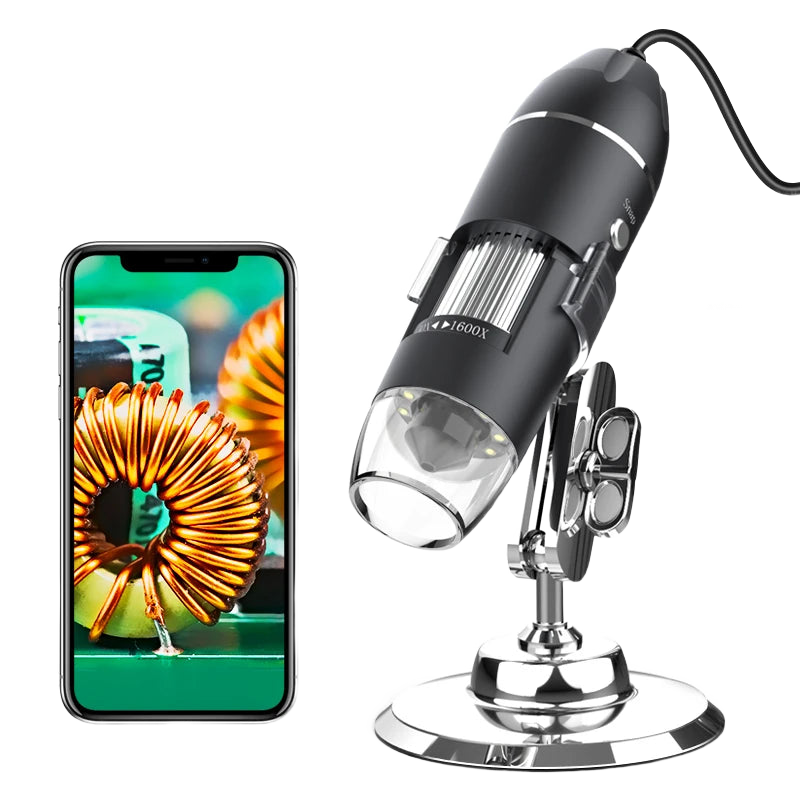

• Le grossissement annoncé n'est pas une valeur optique. Le titre d'origine du fournisseur avance « 1600X » alors que sa propre fiche technique indique « 500X à 1500X » : c'est un chiffre numérique, qui dépend de la taille de votre écran et du recadrage. Nous ne reprenons donc aucun de ces deux chiffres comme une garantie.
• Aucun écran intégré et aucune batterie : il faut un ordinateur ou un téléphone allumé et branché pour s'en servir. Le fournisseur confirme l'absence de batterie.
• iPhone et iPad ne figurent pas dans la compatibilité annoncée. Côté Android, une prise en charge USB OTG est nécessaire — tous les téléphones ne l'ont pas.
• Corps en plastique, référence d'atelier d'entrée de gamme : ni platine micrométrique, ni éclairage annulaire polarisé, ni mise au point motorisée.

Compatibilité

Outil d'atelier générique : il ne se monte sur aucune console et ne dépend d'aucun modèle. Il sert sur tout ce qui passe sur l'établi — cartes de Game Boy, Game Boy Advance, PS1, PS2, Dreamcast, consoles portables modernes, sticks arcade, encodeurs USB, nappes et connecteurs. Côté informatique, le fournisseur annonce Windows, Mac et Android ; sur Android, le téléphone doit accepter l'USB OTG. iOS n'est pas annoncé et nous ne le promettons pas. Certifications déclarées : CE, FCC, RoHS.

Niveau requis

Aucun prérequis pour l'outil : on branche l'USB, on ouvre l'application caméra, on règle la molette de mise au point. Ce sont les gestes autour qui demandent de l'expérience. À prévoir séparément : un ordinateur ou un téléphone Android compatible USB OTG, un fer à souder à température réglable, de l'étain, du flux, une tresse à dessouder et de quoi caler la carte — une troisième main ou un tapis de soudure. Conseil d'usage : commencez par observer, réglez la hauteur et la netteté à vide, puis apprenez le geste à blanc sur une carte morte avant de travailler sur une console à laquelle vous tenez.

Dans le colis

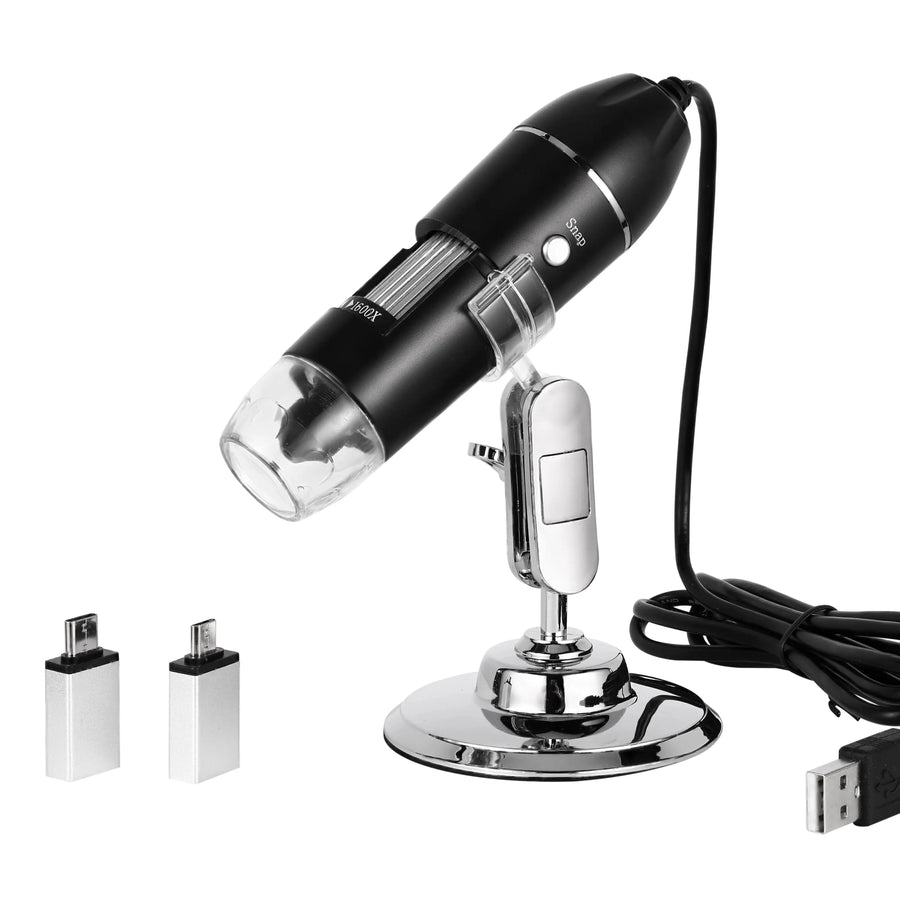

• 1 microscope numérique USB à anneau de 8 LED, référence fournisseur X4D.
• Le raccordement se fait en USB vers l'ordinateur ou le téléphone.
• Le détail exact du support et des accessoires n'est pas précisé par le fournisseur : [À VÉRIFIER]. Nous préférons l'écrire plutôt que d'annoncer un contenu que nous n'avons pas.
• Ni batterie, ni écran, ni ordinateur, ni fer à souder : rien de tout cela n'est fourni.
