Fil silicone souple : le câblage qui ne casse pas quand on referme la coque

Sur un mod d'écran IPS, une conversion de batterie ou un recap, c'est presque toujours le fil qui pose problème : trop rigide, il arrache la pastille de cuivre au remontage ; trop épais, il empêche la coque de fermer. Ce kit apporte du fil silicone à âme de cuivre étamé toronné, souple, facile à étamer, disponible du 30 AWG pour les signaux fins au 20 AWG pour l'alimentation, en cinq couleurs pour repérer chaque liaison.

Ce que ça fait

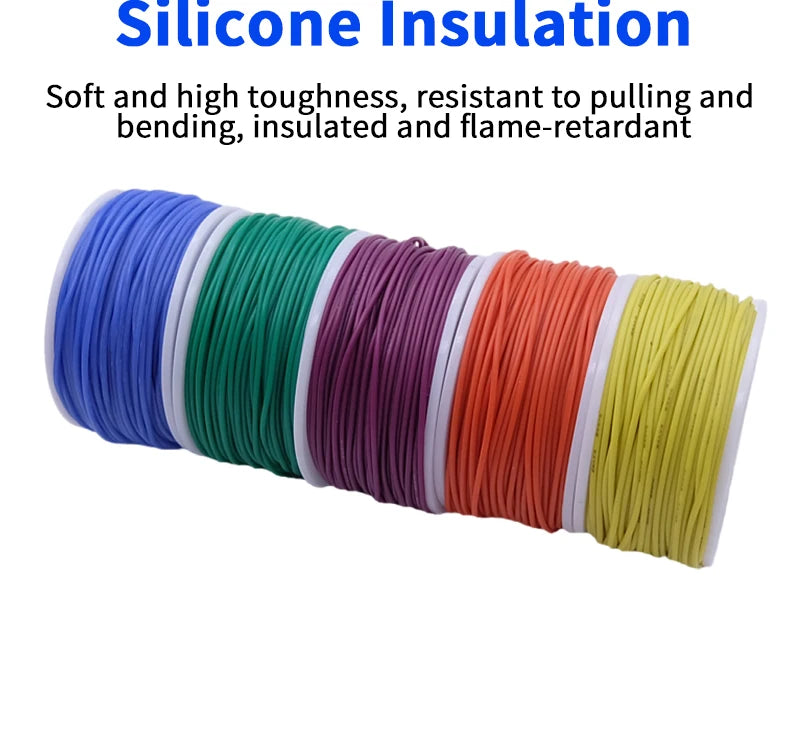

• Isolation silicone : elle ne fond pas et ne se rétracte pas dès que la panne du fer l'effleure, contrairement au PVC des fils bon marché.

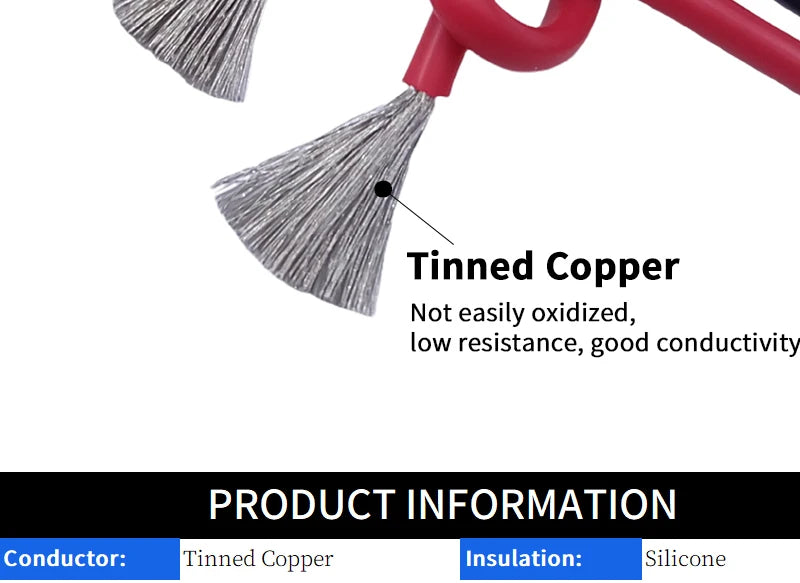

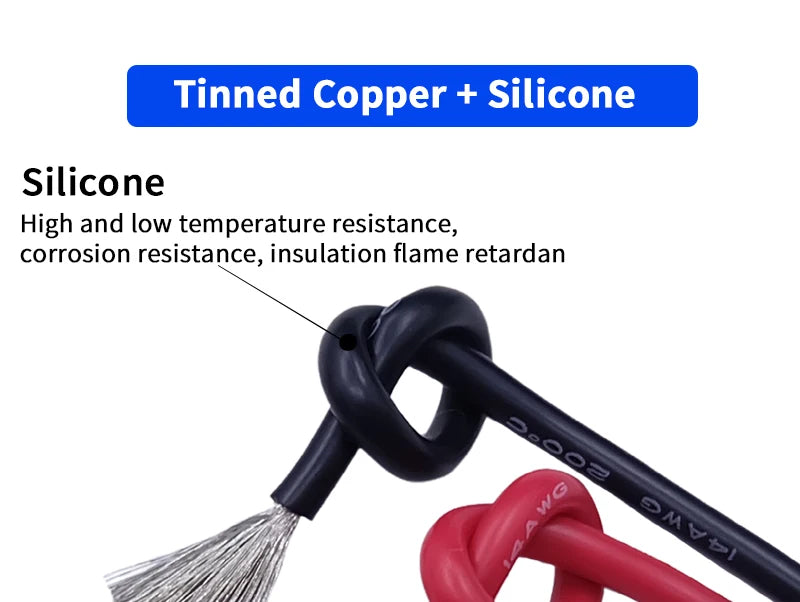

• Âme toronnée et étamée : le fil se plie sans casser et prend la soudure immédiatement, sans décapant supplémentaire.

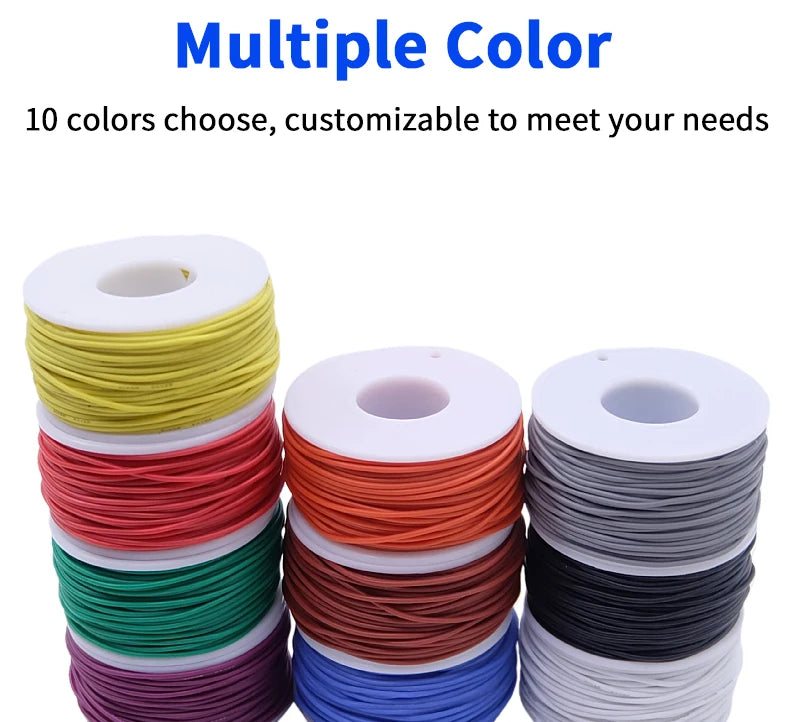

• Cinq couleurs par boîte : masse, alimentation et signaux se distinguent au premier coup d'œil quand on rouvre la console six mois plus tard.

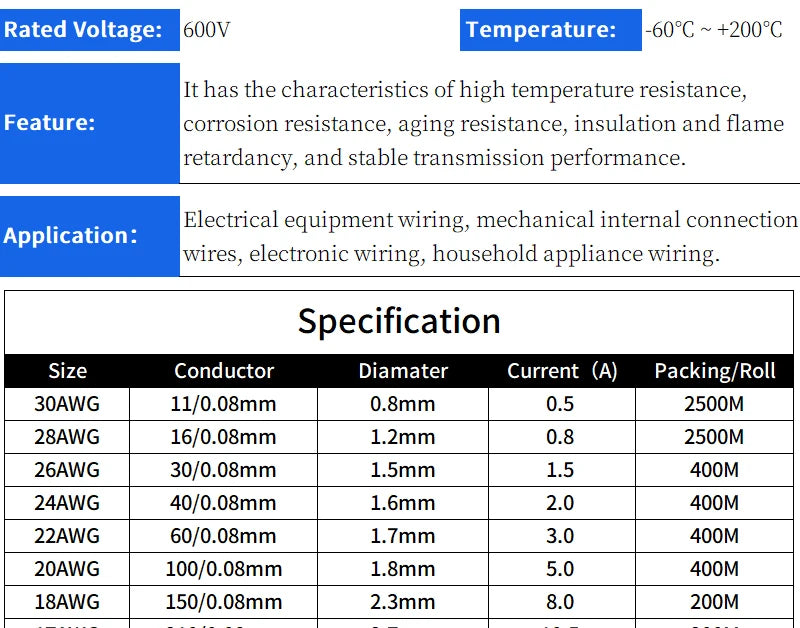

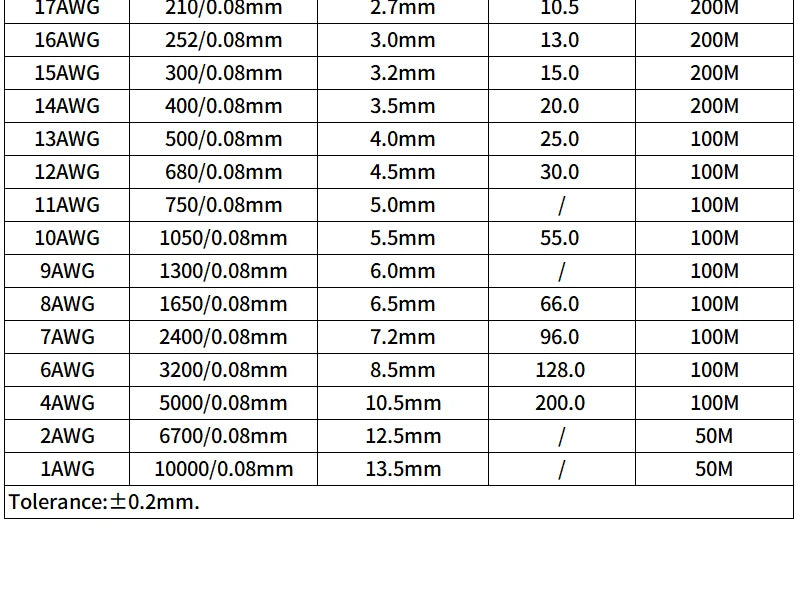

• Six sections au choix : 30, 28, 26, 24, 22 et 20 AWG, et plusieurs longueurs par bobine selon la variante retenue.

Ce que ça ne fait pas

• Ce n'est pas une nappe ni un faisceau prêt à brancher : aucun connecteur, aucun fil pré-coupé à la bonne longueur pour un mod donné. Tout est à mesurer, à dénuder et à souder.
• Ce n'est pas du fil émaillé de type kynar auto-dénudant : il faut dénuder chaque extrémité.

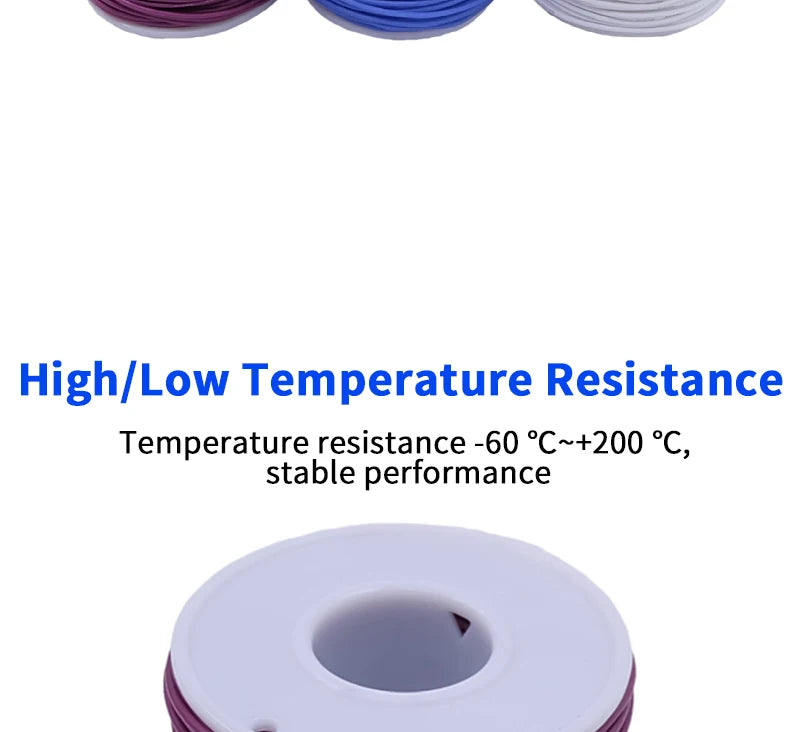

• Les valeurs de tenue annoncées par le fabricant (600 V, −60 °C à +200 °C) ne sont pas certifiées par nos soins et ne rendent pas ce fil apte à du câblage secteur : il est destiné à de la basse tension continue.
• Le 30 AWG ne convient pas à une ligne d'alimentation d'écran ou de batterie : pour de la puissance, montez en 24 AWG ou plus gros.
• Aucun outil, aucune gaine thermorétractable et aucun étain ne sont fournis.

Compatibilité

Du fil de câblage générique : il convient à tout travail basse tension sur console rétro, portable comme de salon — mod d'écran IPS, remplacement de haut-parleur, conversion en batterie USB-C, remise à neuf de condensateurs, réparation de piste coupée, câblage de stick arcade ou de manette. Il n'y a pas de révision de carte mère « incompatible ». En revanche, ce n'est pas un fil pour du 230 V, ni pour du câblage automobile de puissance, ni pour remplacer une nappe souple (flex) : une nappe ne se remplace pas par du fil rond.

Niveau requis

Soudure indispensable, à l'étain, sur pastille ou sur composant. Le 30 et le 28 AWG demandent une panne fine et une main déjà exercée ; le 24 au 20 AWG se travaille sans difficulté particulière. Prévoyez une pince à dénuder adaptée aux petites sections, de la gaine thermorétractable et un fer à température réglable. Si vous n'avez jamais soudé sur une carte mère de console, entraînez-vous d'abord sur une carte de récupération.

Dans le colis

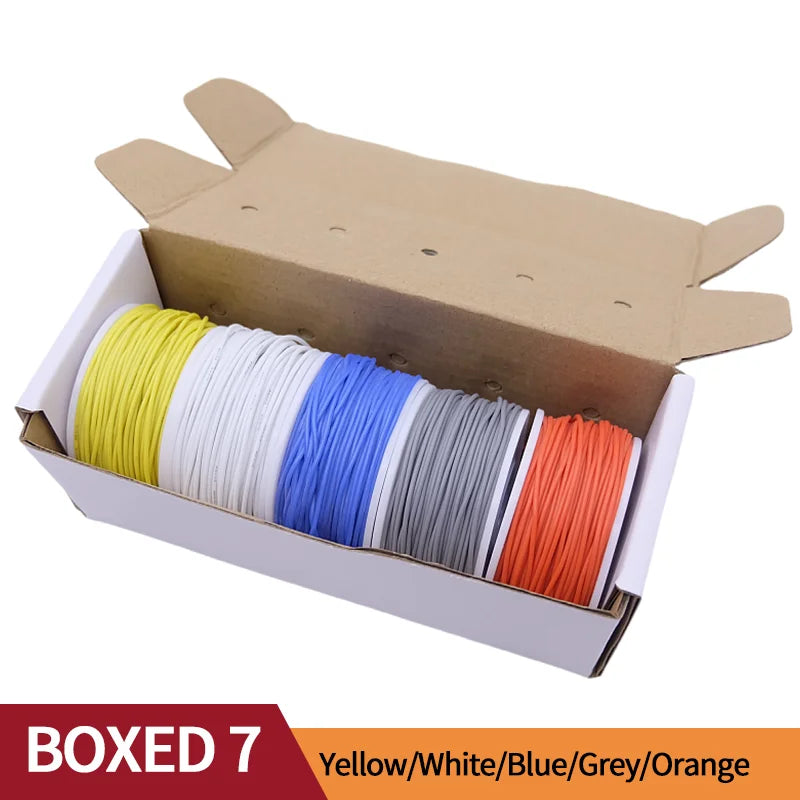

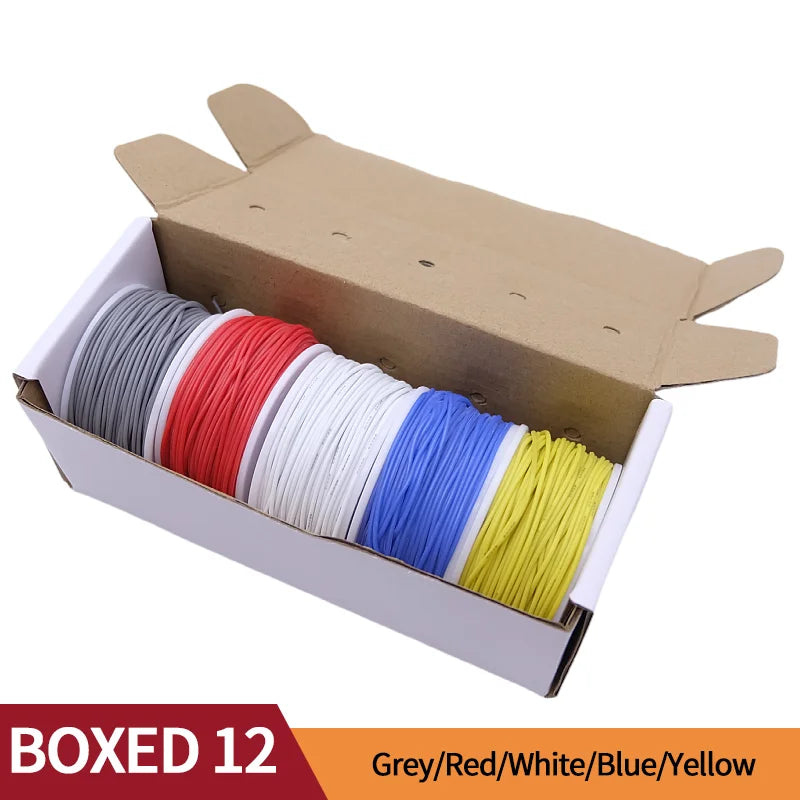

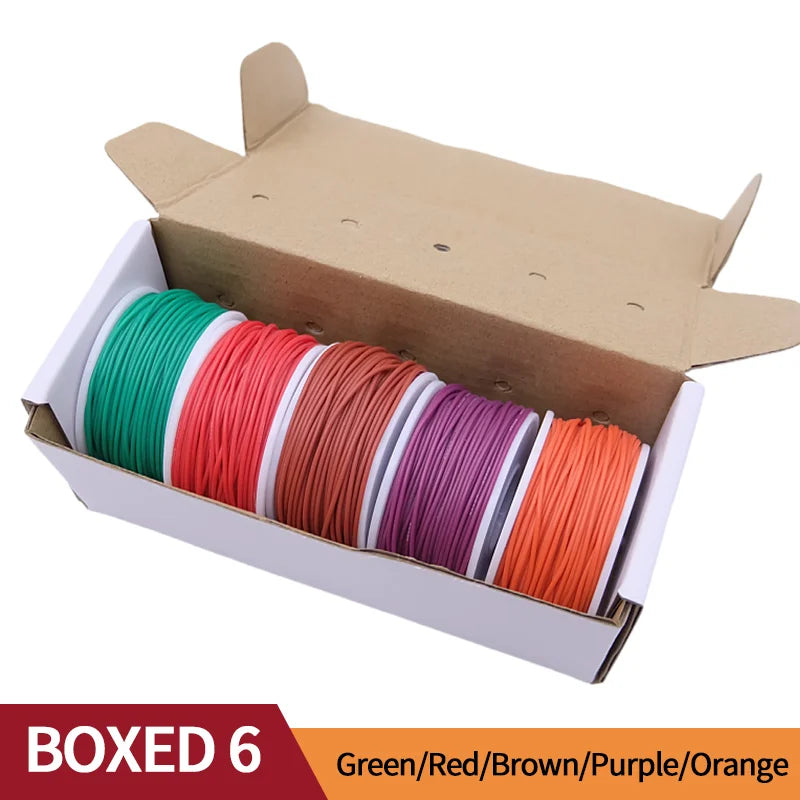

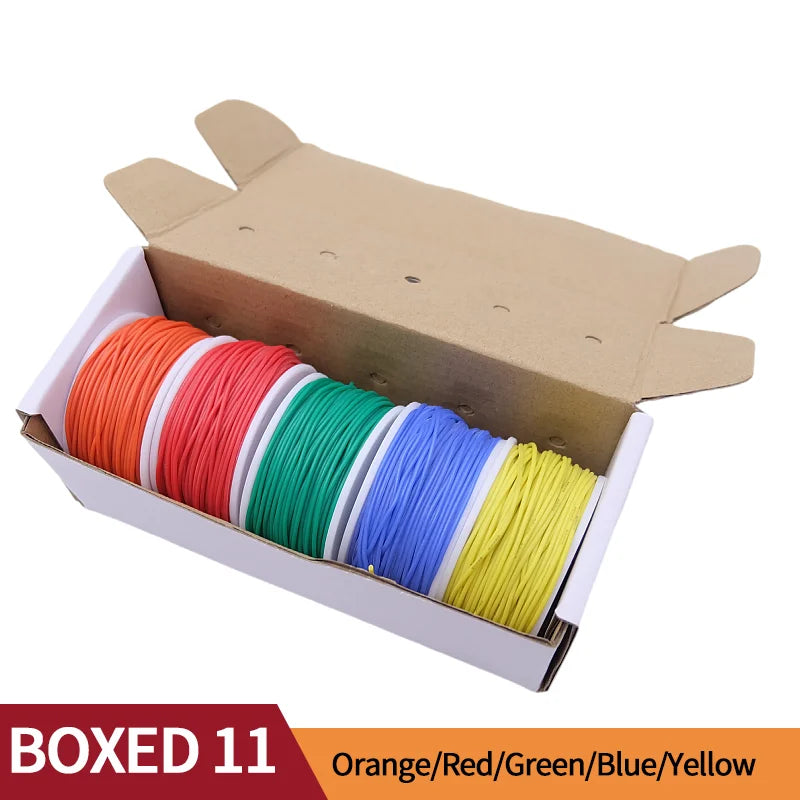

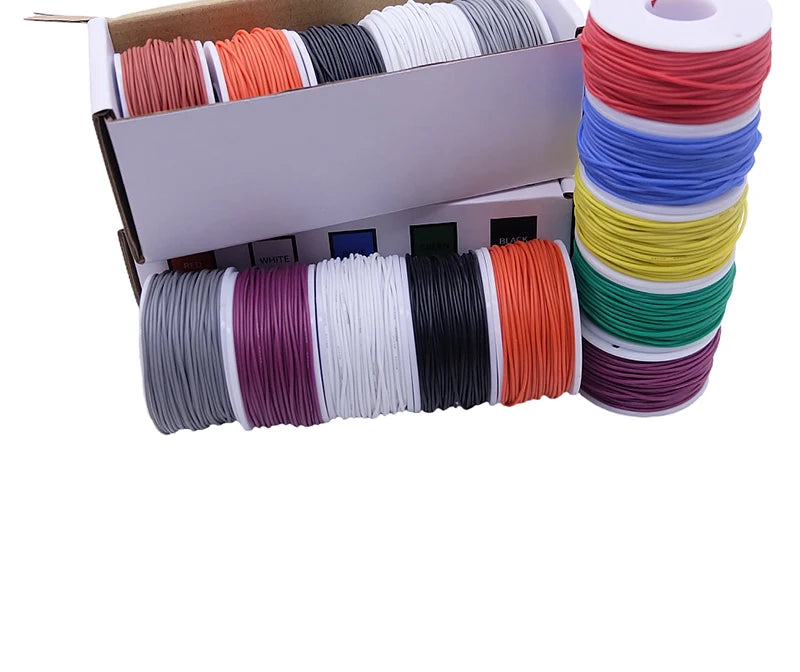

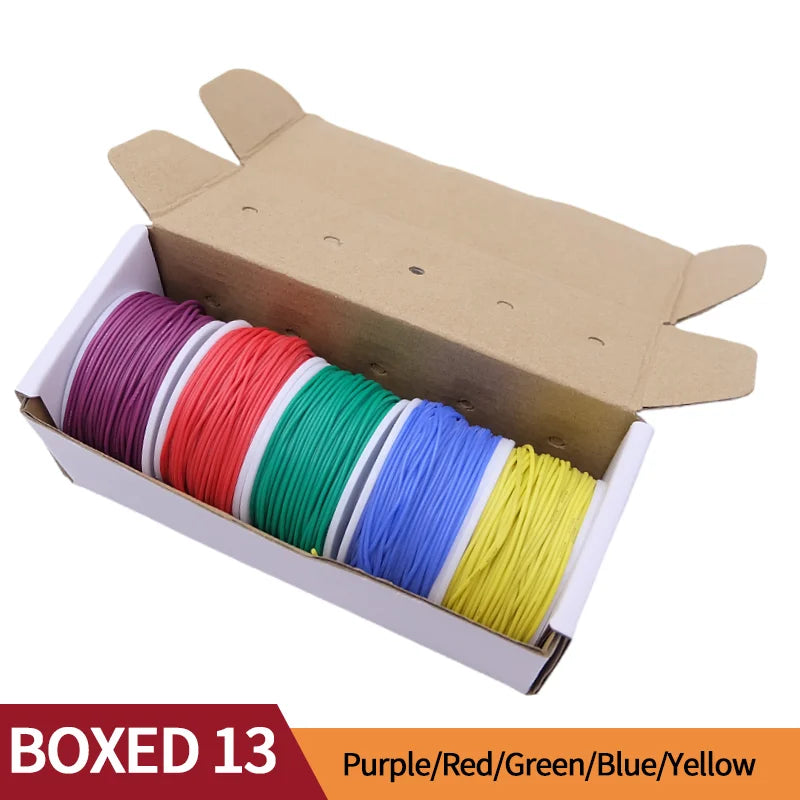

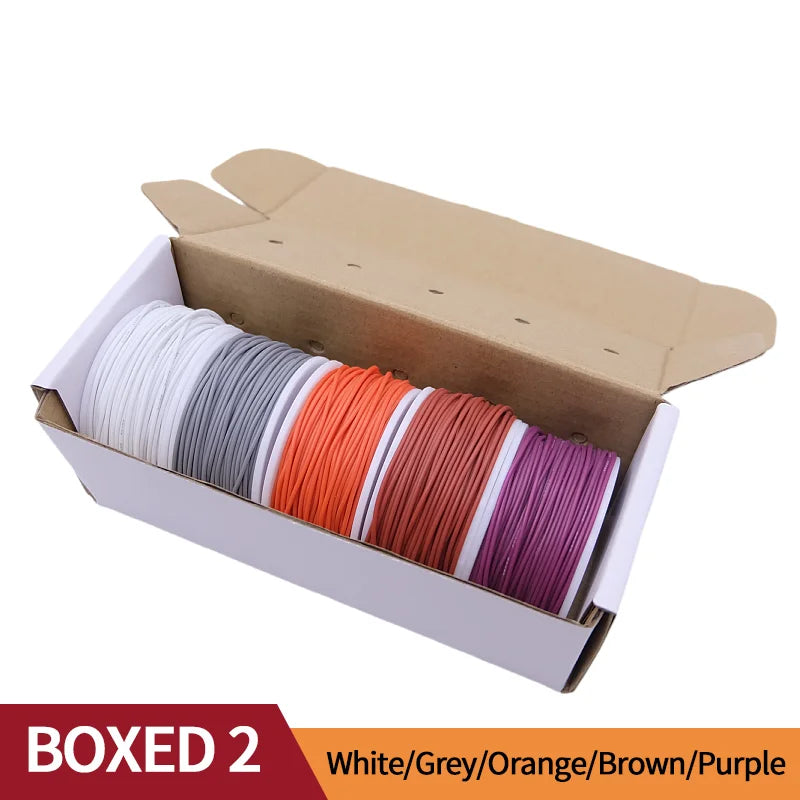

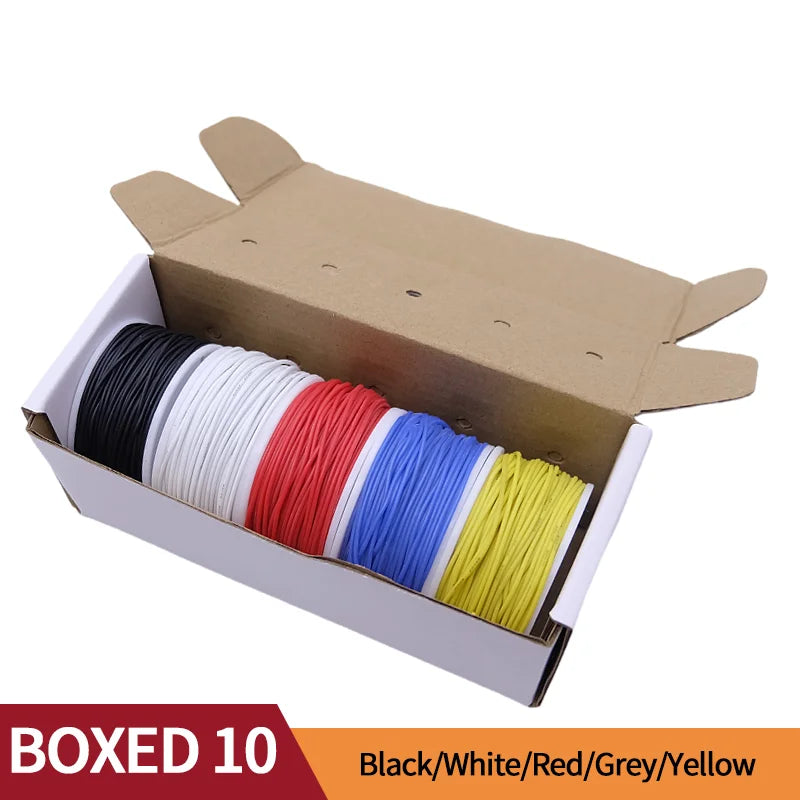

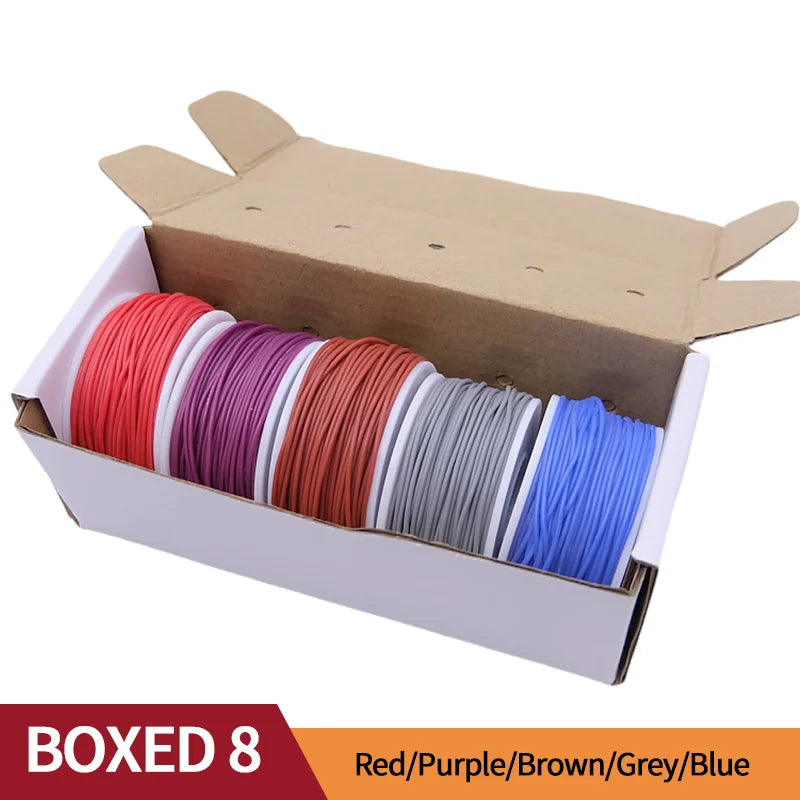

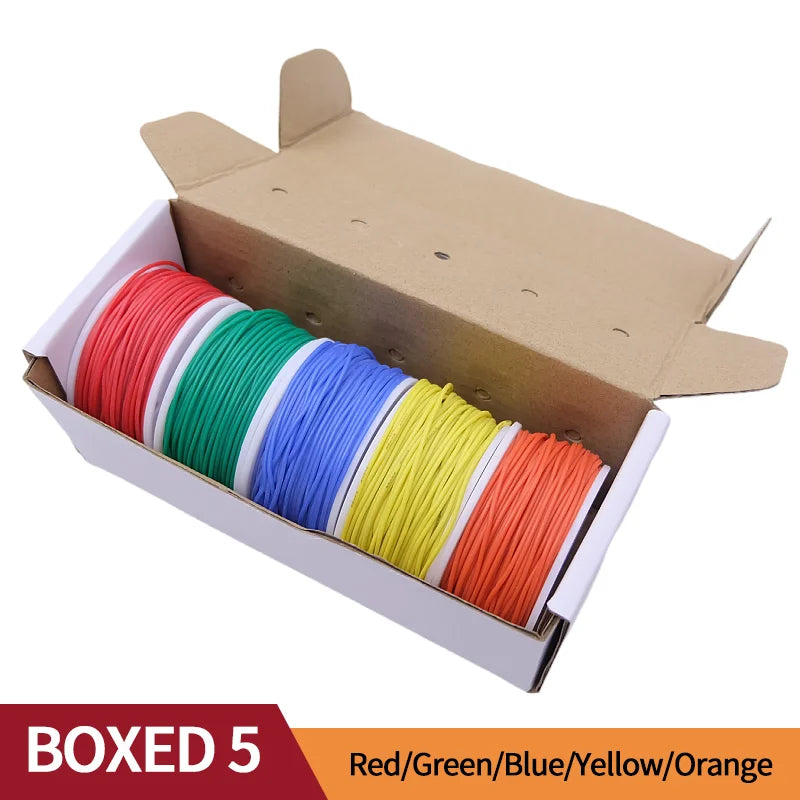

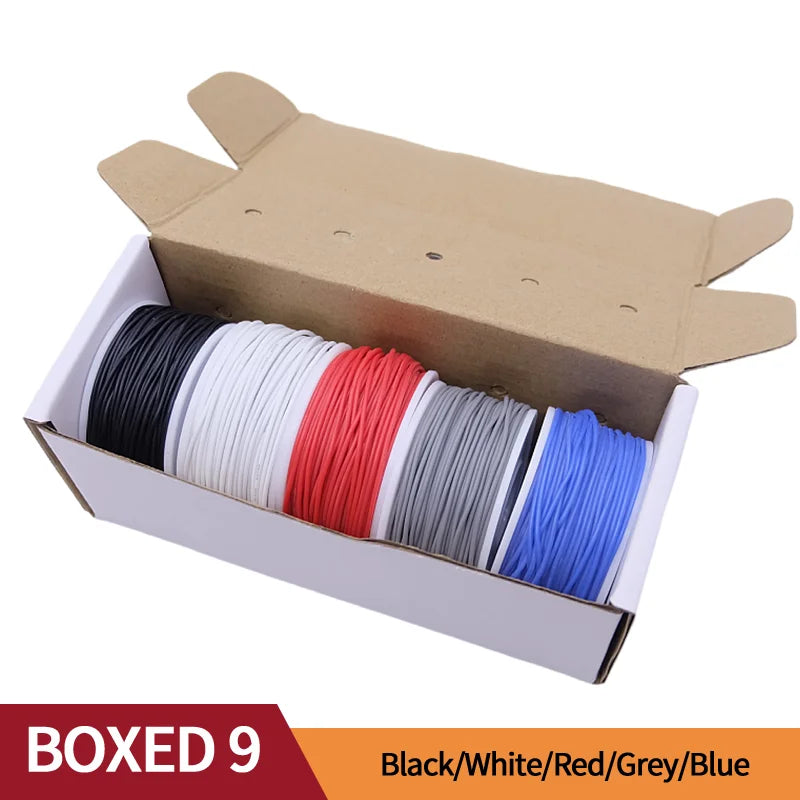

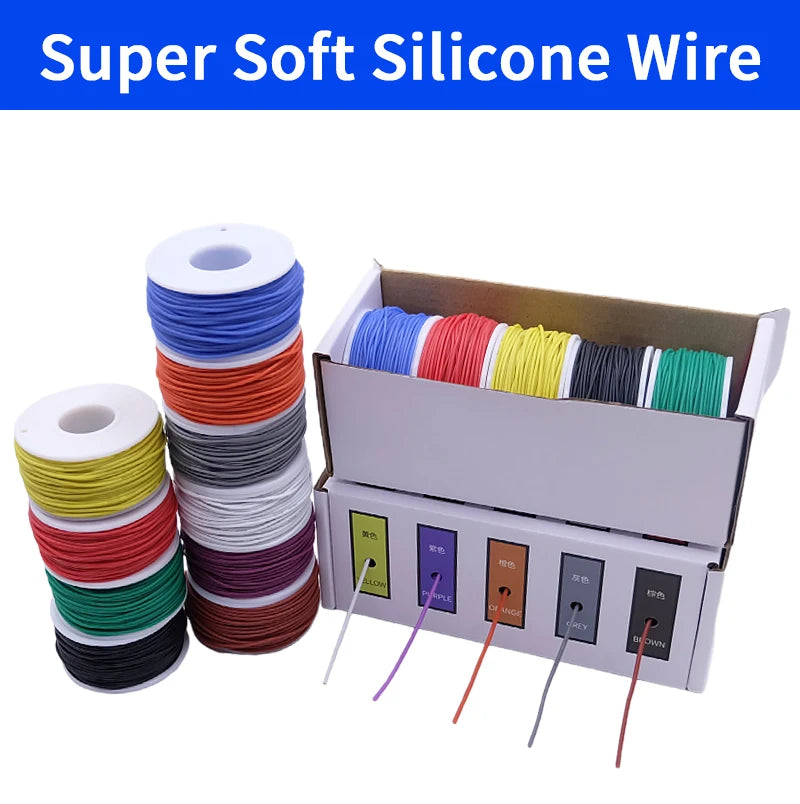

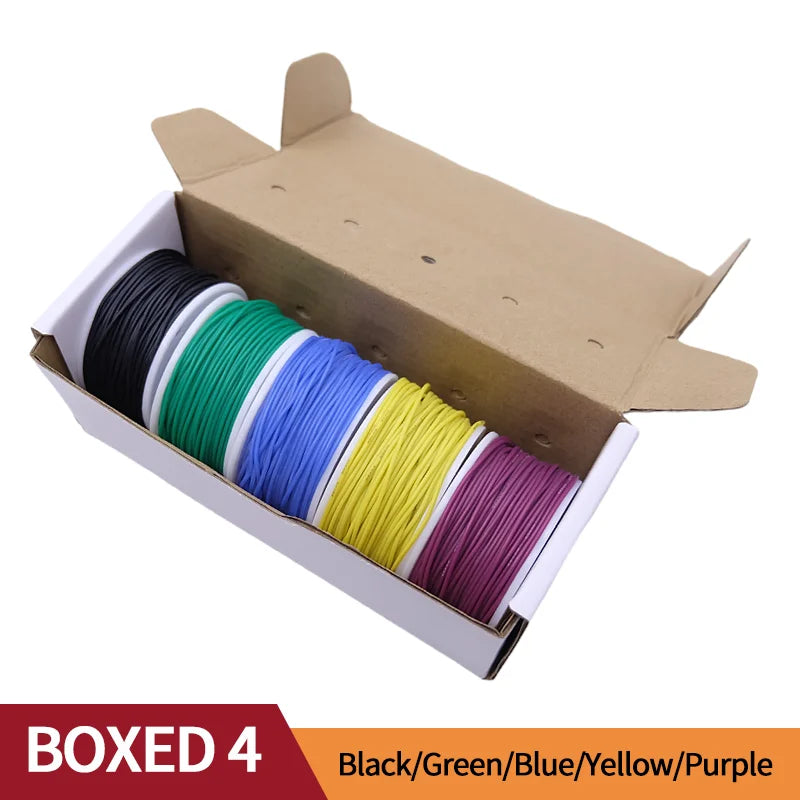

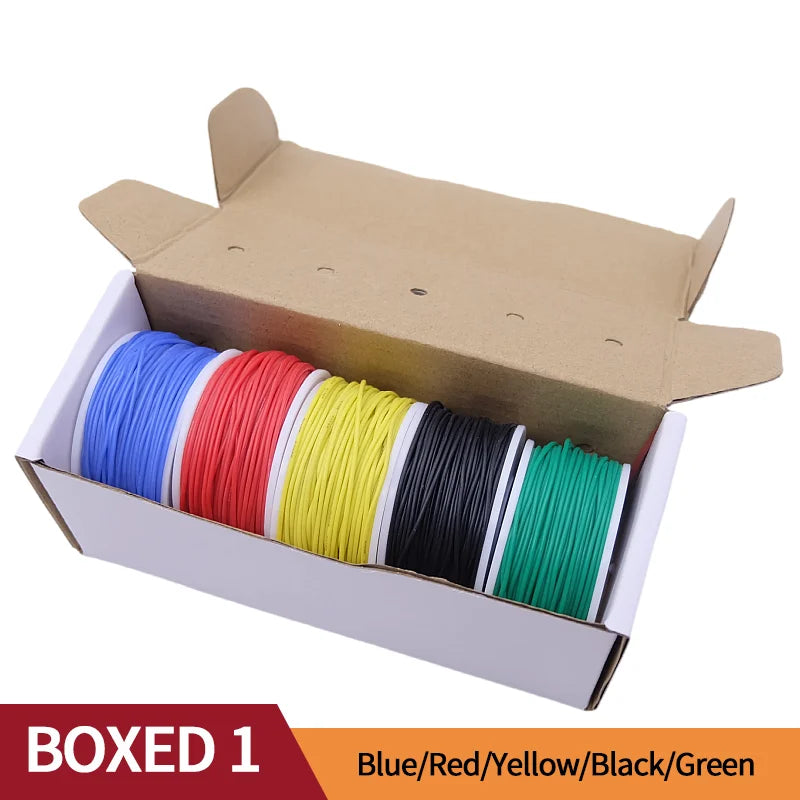

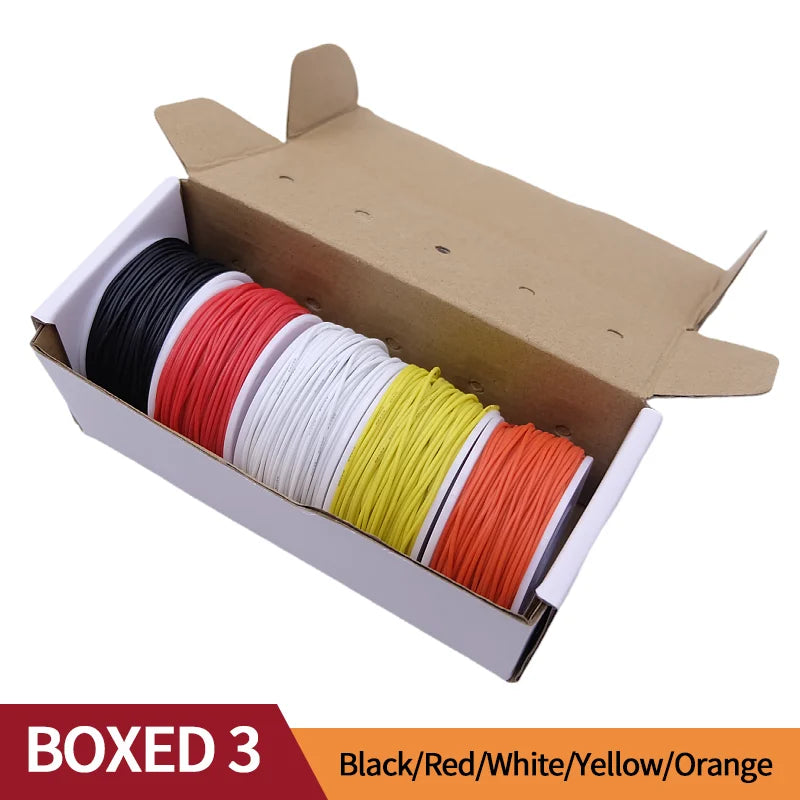

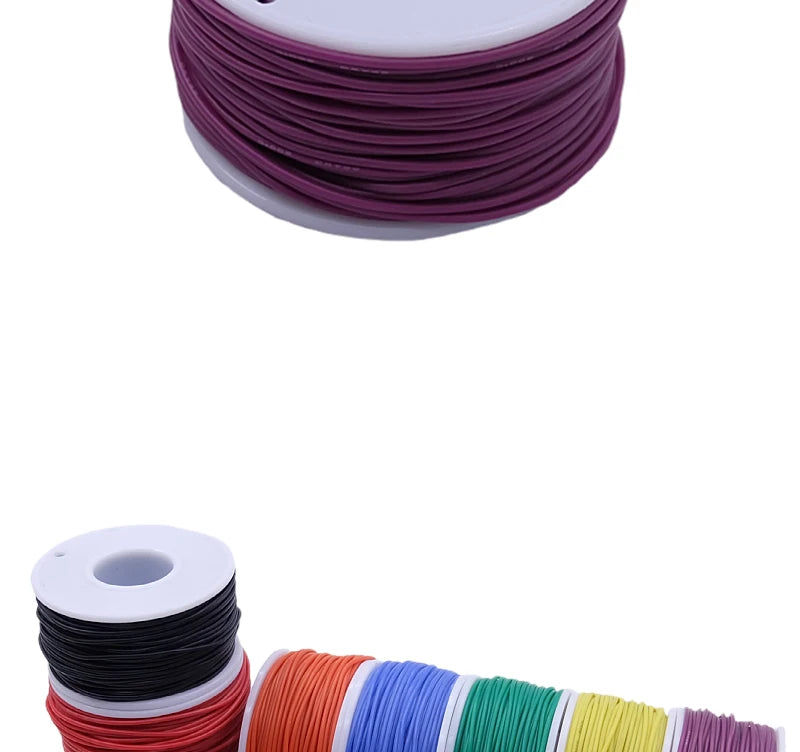

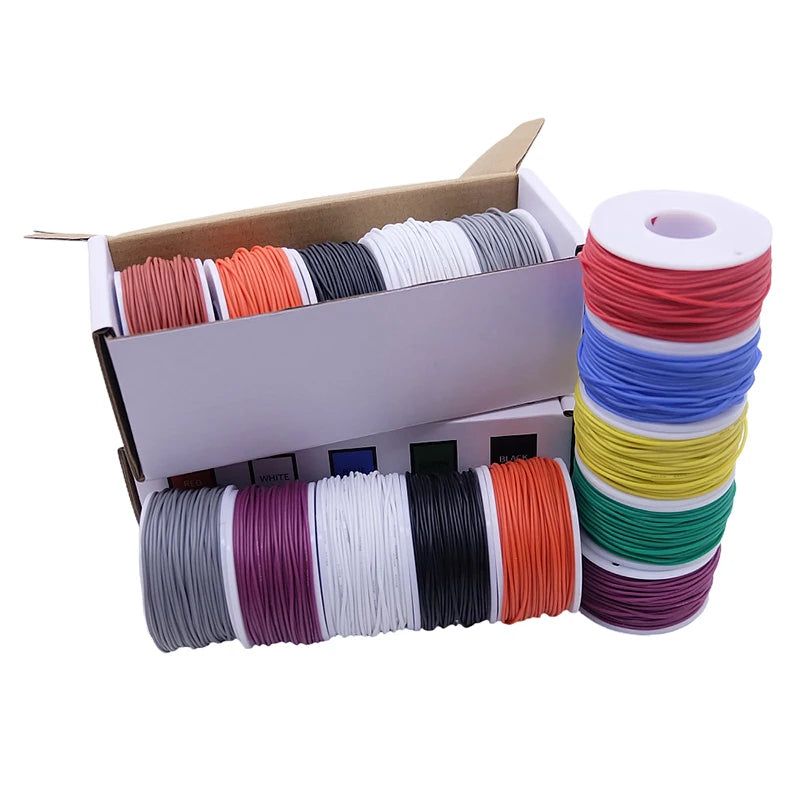

• 5 bobines de fil silicone, une par couleur.

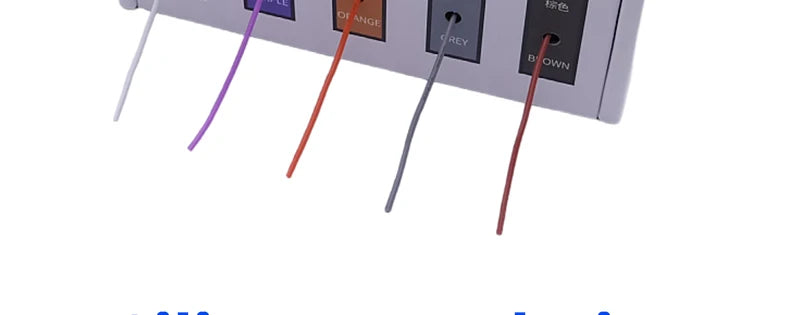

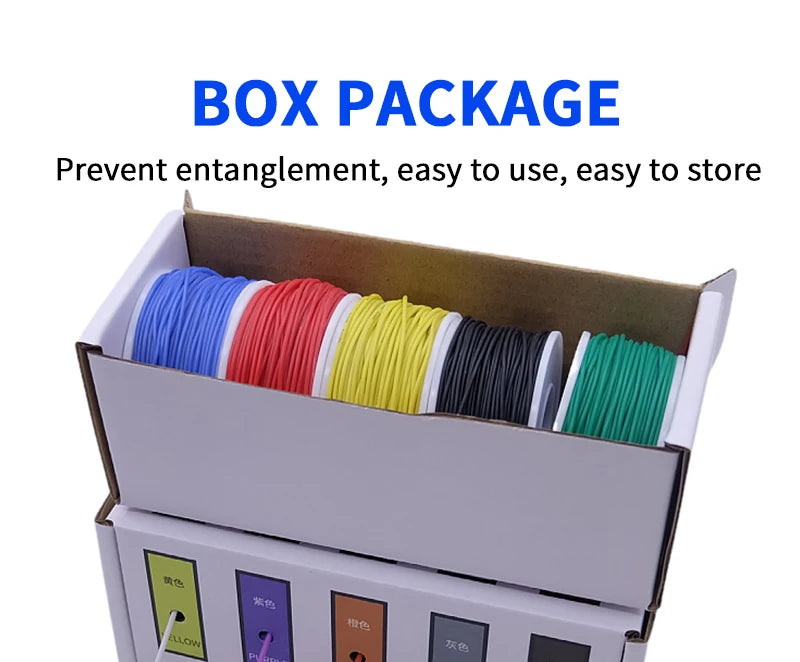

• 1 boîte distributrice regroupant les bobines.
• La section (AWG) et la longueur par bobine dépendent de la variante choisie ; l'assortiment de couleurs correspond au numéro de boîte indiqué.
